Tygon® A-60-C czy A-60-C IB? Dobór węża do dozowania środków myjących i sanitarnych
Lead
W instalacji dozującej wąż może jednocześnie stykać się ze stężonym środkiem myjącym, pracować w zmiennej temperaturze, być cyklicznie ściskany w pompie perystaltycznej i pozostawać pod ciśnieniem. Dlatego wybór między Tygon® A-60-C a wzmacnianym Tygon® A-60-C IB nie powinien sprowadzać się do zasady „zbrojony jest lepszy”. Wersje rozwiązują inne problemy. Pokazujemy, jakie dane zebrać, kiedy potrzebna jest elastyczność przewodu pompowego, a kiedy odporność konstrukcji na podwyższone ciśnienie.
Jeden materiał, dwie konstrukcje i dwa różne zadania
Tygon® A-60-C jest kremowym przewodem z elastomeru termoplastycznego przeznaczonym przede wszystkim do dozowania środków myjących i sanitarnych. Producent wskazuje zakres temperatur od -59°C do +135°C, odporność na promieniowanie UV i ozon oraz kompatybilność z licznymi środkami czyszczącymi. Wśród wymienionych grup chemikaliów znajdują się kwasy, zasady oraz środki utleniające, takie jak nadtlenki, podchloryny i ozon.

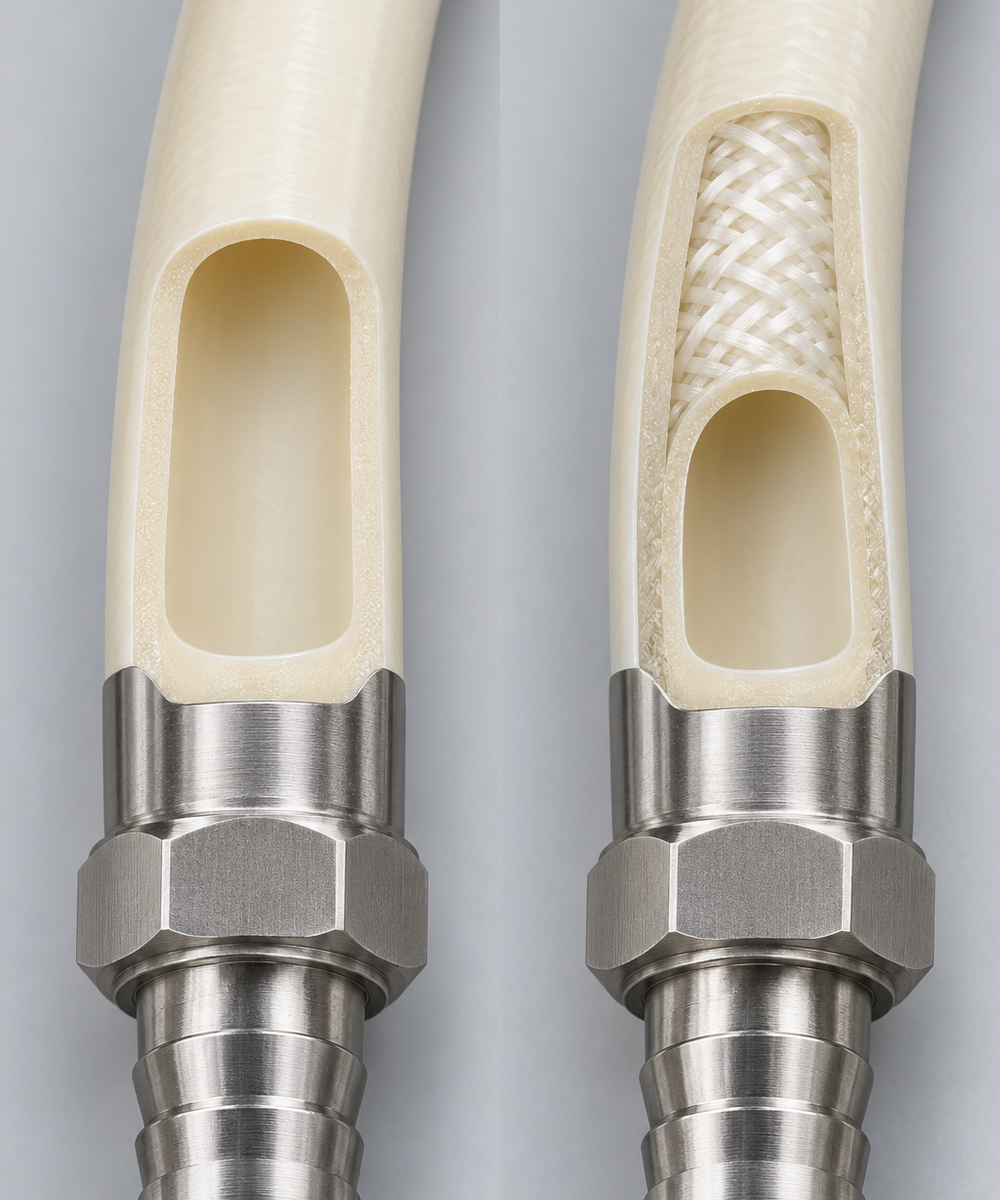

Tygon® A-60-C IB zachowuje właściwości materiałowe wersji podstawowej, lecz ma wzmocnienie osadzone w ściance. Zadaniem oplotu jest zwiększenie odporności przewodu na podwyższone ciśnienie. Nie oznacza to jednak jednej uniwersalnej wartości ciśnienia dla wszystkich średnic. Dopuszczalne ciśnienie trzeba potwierdzić dla konkretnego wymiaru, temperatury i konfiguracji przyłączy.
| Kryterium | Tygon® A-60-C | Tygon® A-60-C IB |
| Budowa | przewód niezbrojony | wzmocnienie osadzone w ściance |
| Główne zadanie | elastyczny transfer i praca w pompie perystaltycznej | transfer przy podwyższonym ciśnieniu |
| Praca w głowicy pompy | producent wskazuje długą trwałość zmęczeniową przy zginaniu | dobór do pompy wymaga osobnego potwierdzenia konstrukcji i wymiaru |
| Elastyczność montażowa | większa | zwykle mniejsza z powodu wzmocnienia |
| Dobór ciśnienia | na podstawie wymiaru i warunków | na podstawie wymiaru, temperatury, medium, pulsacji i zakończeń |
Gdzie Tygon® A-60-C sprawdza się najlepiej?
Dozowanie środków myjących i sanitarnych
Typowa aplikacja obejmuje pobieranie preparatu z kanistra lub zbiornika, doprowadzenie go do pompy i dozowanie do układu myjącego. Przewód powinien tolerować nie tylko roboczy roztwór, ale również koncentrat, temperaturę oraz czas kontaktu. Informacja, że materiał jest odporny na daną grupę chemiczną, nie zastępuje oceny konkretnego preparatu i jego stężenia. Przed doborem należy podać nazwę handlową lub skład środka, stężenie robocze i maksymalne, temperaturę, czas kontaktu oraz to, czy po dozowaniu przewód jest płukany. Przy mieszaninach chemicznych warto uwzględnić wszystkie składniki, nie tylko substancję aktywną.

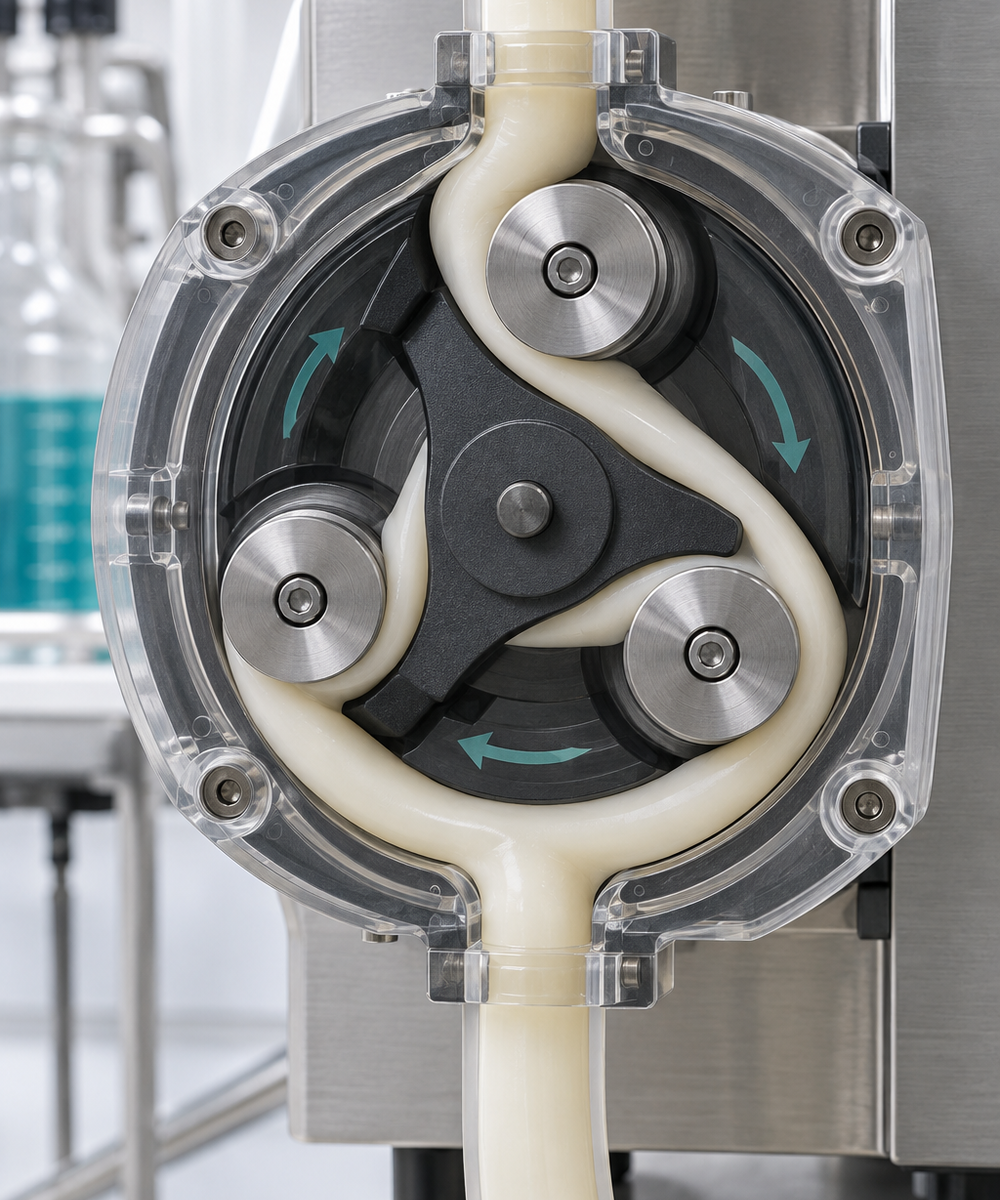

Pompy perystaltyczne
W pompie perystaltycznej przewód jest elementem roboczym: rolki wielokrotnie go ściskają, a ścianka musi odzyskiwać pierwotny kształt. A-60-C jest wskazywany przez producenta do takich zastosowań ze względu na odporność na zmęczenie przy zginaniu.
Nie istnieje jednak wiarygodna „żywotność węża” niezależna od aplikacji. Wpływają na nią między innymi: – geometria i liczba rolek głowicy, stopień okluzji, czyli docisku przewodu, prędkość obrotowa i liczba cykli, przeciwciśnienie, temperatura medium i otoczenia, działanie chemiczne płynu, dobranie średnicy zewnętrznej i grubości ścianki do głowicy.
Najbezpieczniejszą praktyką jest test na docelowej pompie, a następnie ustalenie prewencyjnego interwału wymiany z zapasem przed pierwszymi oznakami degradacji.
Układy czyszczenia i sterylizacji
Aktualna karta producenta wskazuje możliwość czyszczenia parowego w miejscu oraz wielokrotnego autoklawowania — do pięciu cykli bez wpływu na ogólną żywotność w warunkach opisanych przez producenta.
Nie należy przekładać tej informacji automatycznie na dowolny proces SIP. Profil temperatury, czas ekspozycji, ciśnienie pary, liczba cykli i sposób zamocowania mogą zmienić trwałość przewodu. Parametry rzeczywistego cyklu trzeba porównać z dokumentacją konkretnego wymiaru i zwalidować w instalacji.
Kiedy wybrać wersję A-60-C IB?
Wzmocnienie ma znaczenie, gdy przewód pracuje na tłoczeniu pompy, występują skoki ciśnienia, długi odcinek generuje duże opory przepływu albo instalacja ma zawory mogące chwilowo zamknąć przepływ. W takich miejscach przewód niezbrojony może nadmiernie pęcznieć, odkształcać się lub zsunąć z króćca.
A-60-C IB nie powinien być jednak wybierany „na wszelki wypadek”. Większa sztywność może pogorszyć prowadzenie przewodu na małym promieniu i zwiększyć siły działające na złącza. Jeżeli fragment pracuje bezpośrednio w głowicy pompy perystaltycznej, często uzasadnione jest rozdzielenie funkcji: odpowiedni odcinek pompowany oraz osobno przewód transferowy odporny na ciśnienie. Takie połączenie musi uwzględniać kompatybilność złączy, średnic i medium.
Jak dobrać przewód krok po kroku?
1. Zidentyfikuj medium
Podaj pełną nazwę preparatu, skład lub kartę charakterystyki, stężenie oraz możliwe zanieczyszczenia. Ogólne określenie „płyn do dezynfekcji” jest niewystarczające: dwa produkty mogą różnić się utleniaczem, rozpuszczalnikiem, pH i dodatkami powierzchniowo czynnymi.
2. Opisz temperaturę całego cyklu
Liczy się nie tylko temperatura dozowania, ale również płukanie gorącą wodą, kontakt z parą, rozruch w chłodnym otoczeniu i postoje. Zakres -59°C do +135°C jest charakterystyką materiału podaną przez producenta, a nie automatycznym potwierdzeniem pełnej trwałości przy jednoczesnym maksymalnym obciążeniu chemicznym i ciśnieniowym.
3. Określ ciśnienie i podciśnienie
Potrzebne są: ciśnienie robocze, maksymalne i chwilowe, pulsacja, podciśnienie na ssaniu oraz możliwość zablokowania przepływu. Wraz ze wzrostem temperatury dopuszczalne obciążenie ciśnieniowe przewodu zazwyczaj maleje. Wartość trzeba sprawdzić w tabeli dla konkretnego wymiaru.
4. Rozdziel odcinek pompowany od transferowego
Odcinek w głowicy pracuje zmęczeniowo, natomiast odcinek za pompą może być obciążony głównie ciśnieniem. Jeden rodzaj przewodu nie zawsze jest optymalny dla obu zadań. Projekt powinien wskazywać, gdzie dokładnie przewód jest ściskany, gdzie występuje najwyższe ciśnienie i gdzie potrzebne są przejścia między materiałami.
5. Dobierz wymiar i złącza
Średnica wewnętrzna wpływa na przepływ i straty ciśnienia. Średnica zewnętrzna oraz grubość ścianki decydują o dopasowaniu do głowicy pompy i króćca. Zbyt mały króciec osłabia retencję, zbyt duży może nadmiernie rozciągnąć ściankę. Opaska lub tuleja zaciskowa również musi być dobrana do konstrukcji przewodu.
6. Zaplanuj próbę i wymianę prewencyjną
Test powinien odtworzyć najbardziej niekorzystną kombinację: najwyższe stężenie, temperaturę, przeciwciśnienie i prędkość pompy. Podczas inspekcji należy obserwować pęcznienie, utratę elastyczności, spłaszczenie, pęknięcia, przebarwienia, wycieki i zmianę wydajności dozowania.
Praktyczny przykład doboru
Urządzenie dozuje roztwór podchlorynu pompą perystaltyczną. Przewód zasysa preparat z kanistra, przechodzi przez głowicę, a następnie tłoczy go długim odcinkiem do punktu wtrysku.
1. Dla odcinka w głowicy analizujemy A-60-C pod kątem wymiaru zgodnego z pompą, okluzji i wymaganej trwałości zmęczeniowej.
2. Za pompą sprawdzamy maksymalne przeciwciśnienie, skoki ciśnienia i temperaturę. Jeżeli przekraczają bezpieczne warunki przewodu niezbrojonego, rozważamy A-60-C IB.
3. Weryfikujemy chemiczną zgodność z dokładnym stężeniem podchlorynu i dodatkami preparatu.
4. Dobieramy króćce oraz zabezpieczenie połączeń do obu konstrukcji.
5. Przeprowadzamy próbę w najtrudniejszym cyklu i ustalamy harmonogram wymiany.
Ten przykład pokazuje, dlaczego jedna linia może korzystać z dwóch konstrukcji przewodu — każda odpowiada na inne obciążenie.
Najczęstsze błędy
– Dobór wyłącznie po nazwie medium bez stężenia, temperatury i czasu kontaktu.
– Traktowanie maksymalnej temperatury materiału jako temperatury dopuszczalnej przy każdym ciśnieniu.
– Przyjęcie jednej wartości ciśnienia dla całej rodziny i wszystkich średnic.
– Montaż wersji zbrojonej w głowicy pompy bez potwierdzenia dopuszczenia takiej konstrukcji.
– Ignorowanie skoków ciśnienia i sytuacji z zamkniętym zaworem na tłoczeniu.
– Zastosowanie przypadkowych króćców lub zbyt mocne zaciśnięcie opaski.
– Brak prób procesu i wymiany prewencyjnej.
– Założenie, że pięć cykli autoklawowania oznacza dowolną liczbę cykli SIP o dowolnym profilu.
Podsumowanie
Tygon® A-60-C jest przeznaczony do elastycznego dozowania środków myjących i sanitarnych, w tym do pracy w pompach perystaltycznych. A-60-C IB dodaje wzmocnienie potrzebne w odcinkach pracujących przy podwyższonym ciśnieniu. Prawidłowy wybór wymaga jednoczesnego sprawdzenia medium, stężenia, temperatury, ciśnienia, wymiaru, pompy, złączy i sposobu czyszczenia.
Purity Flow pomaga porównać warunki procesu z dokumentacją producenta, dobrać wymiar oraz konstrukcję przewodu i zaplanować próbę aplikacyjną. Do analizy warto przesłać kartę charakterystyki medium, temperaturę, ciśnienie, wymagany przepływ, dane pompy i informacje o cyklu mycia.
Skontaktuj się z nami
Potrzebujesz więcej informacji? Skontaktuj się z nami już dziś:
📞 790 554 325
📧 kontakt@purityflow.pl
PurityFlow – Postaw na jakość, trwałość i niezawodność!
FAQ
Czy Tygon® A-60-C jest odporny na podchloryn i nadtlenek wodoru?
Producent wymienia podchloryny i nadtlenki wśród obsługiwanych środków utleniających. Ostateczna ocena musi jednak uwzględniać dokładny skład, stężenie, temperaturę i czas kontaktu konkretnego preparatu.
Czy A-60-C IB zawsze jest lepszy od A-60-C?
Nie. Wersja IB jest przeznaczona do podwyższonego ciśnienia, ale wzmocnienie zwiększa sztywność. W odcinku pompowanym lub przy ciasnym prowadzeniu przewodu wersja niezbrojona może być właściwsza.
Jakie maksymalne ciśnienie wytrzymuje A-60-C IB?
Nie ma jednej wartości dla całej rodziny. Ciśnienie zależy od wymiaru, temperatury i warunków pracy. Należy korzystać z tabeli dla konkretnej pozycji i uwzględnić współczynnik bezpieczeństwa.
Czy przewód można autoklawować?
Karta producenta wskazuje możliwość powtarzanego autoklawowania do pięciu cykli bez wpływu na ogólną żywotność w opisanych warunkach. Rzeczywisty cykl należy porównać z dokumentacją i zwalidować.
Czy A-60-C nadaje się do pompy perystaltycznej?
Tak, jest wskazywany do takich aplikacji. Trwałość zależy jednak od głowicy, okluzji, prędkości, przeciwciśnienia, medium, temperatury i wymiaru przewodu.
Źródła techniczne
– Karta Saint-Gobain z 2025 r.: https://www.ics.saint-gobain.com/sites/hps-mac3-lifesciences-fluid-transfer/files/tygon-a-60-c-c-ib-cleaning-chemical-dispensing-tubing.pdf
– Karta produktu Purity Flow: https://purityflow.pl/produkt/waz-tygon-a-60-c-a-60-c-ib/
> Uwaga redakcyjna: wartości graniczne i zgodność chemiczną należy odnosić do aktualnej karty konkretnego kodu i wymiaru. Artykuł nie stanowi zatwierdzenia aplikacji.
