Wąż higieniczny to nie tylko przewód. Jak dobrać bezpieczny zespół wężowy do procesu?

4. Mycie, opróżnianie i przechowywanie

„Odporny na CIP” nie jest pełną specyfikacją. Do oceny potrzebne są co najmniej: skład i stężenie środka myjącego, temperatura, czas kontaktu, prędkość przepływu lub sposób mycia, częstotliwość cykli oraz sekwencja płukania. Jeżeli stosowana jest para, trzeba osobno potwierdzić warunki ekspozycji i liczbę cykli możliwych dla konkretnego przewodu i zespołu.

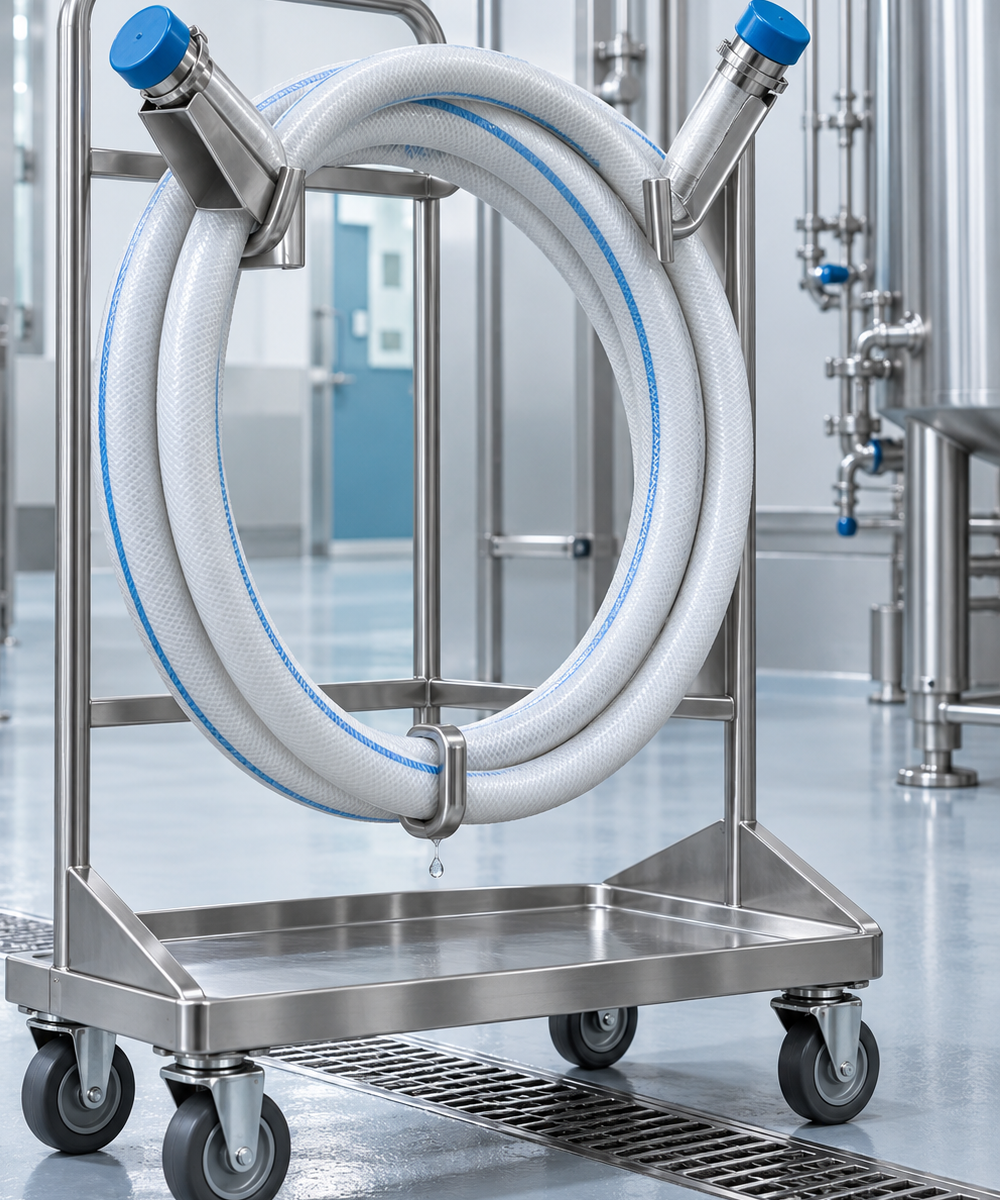

Po myciu wąż powinien mieć możliwość skutecznego opróżnienia i wysuszenia zgodnie z zatwierdzoną procedurą. Luźno rzucona pętla tworzy lokalne obniżenia, w których pozostaje ciecz. Końce czystego węża nie powinny leżeć na posadzce ani pozostawać bez ochrony. Stojaki, zaślepki i oznaczone miejsca przechowywania są częścią kontroli higieny, a nie wyłącznie elementem porządku.

5. Dokumentacja i identyfikowalność

Dokumentacja powinna odpowiadać konkretnemu wykonaniu, nie jedynie rodzinie materiałowej. Przed zakupem warto uzgodnić, które dokumenty są rzeczywiście wymagane. W zależności od branży i aplikacji mogą to być między innymi:

• karta techniczna i instrukcja użytkowania,
• deklaracje dotyczące kontaktu z żywnością dla właściwych materiałów i warunków użycia,
• świadectwo materiałowe elementów metalowych, jeśli wymaga tego specyfikacja,
• informacje o materiale uszczelnień,
• certyfikat lub protokół badania ciśnieniowego gotowego zespołu,
• numer partii, numer seryjny albo indywidualne oznaczenie,
• zalecenia dotyczące czyszczenia, sterylizacji, kontroli i wymiany.

Rozporządzenie 1935/2004 ustanawia zasadę identyfikowalności materiałów i wyrobów przeznaczonych do kontaktu z żywnością na wszystkich etapach. Z perspektywy zakładu dobrze oznaczony wąż ułatwia przypisanie historii czyszczeń, kontroli, napraw i konkretnej strefy zastosowania.

Praktyczny przykład: transfer koncentratu spożywczego

Zakład potrzebuje elastycznego połączenia do okresowego transferu gęstego koncentratu. Medium pracuje w umiarkowanej temperaturze, lecz po każdej partii przewód jest myty gorącym roztworem alkalicznym. Wąż jest ręcznie podłączany, przemieszczany i odkładany na stojak.

Samo pytanie „czy wąż jest spożywczy?” nie wystarczy. Specyfikacja powinna objąć:

1. skład i temperaturę koncentratu oraz czas kontaktu;
2. podciśnienie po stronie ssawnej i maksymalne ciśnienie tłoczenia;
3. dokładny program mycia: środek, stężenie, temperatura, czas i częstotliwość;
4. wymaganą średnicę wewnętrzną i akceptowalny spadek ciśnienia;
5. minimalny promień gięcia i sposób przemieszczania;
6. typ końcówek zgodny z instalacją;
7. materiał uszczelek;
8. wymagane dokumenty i oznaczenie zespołu;
9. kryteria kontroli przed użyciem oraz plan wycofania z eksploatacji.

Dopiero taki opis pozwala porównać rozwiązania i ograniczyć ryzyko, że wąż dobry dla produktu okaże się nietrwały podczas mycia albo że właściwy przewód zostanie zakończony armaturą tworzącą trudną do oczyszczenia strefę.

Najczęstsze błędy

Zakup na podstawie jednego certyfikatu

Pojedyncza deklaracja nie potwierdza wszystkich aspektów zastosowania. Trzeba sprawdzić, czego dotyczy dokument, jakie wykonanie obejmuje i w jakich warunkach zachowuje ważność.

Pominięcie warunków czyszczenia

Najbardziej agresywnym medium dla węża może nie być produkt, lecz gorący środek myjący lub para. Proces mycia należy analizować równie dokładnie jak produkcję.

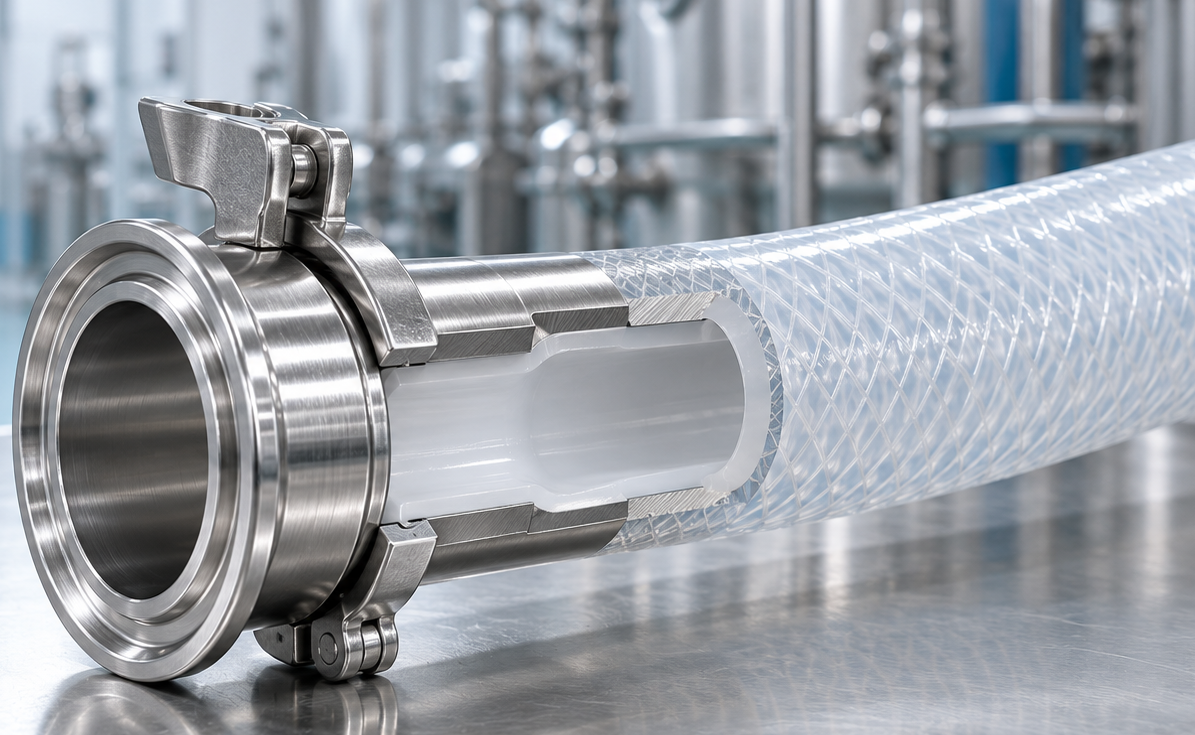

Traktowanie końcówek jako uniwersalnych

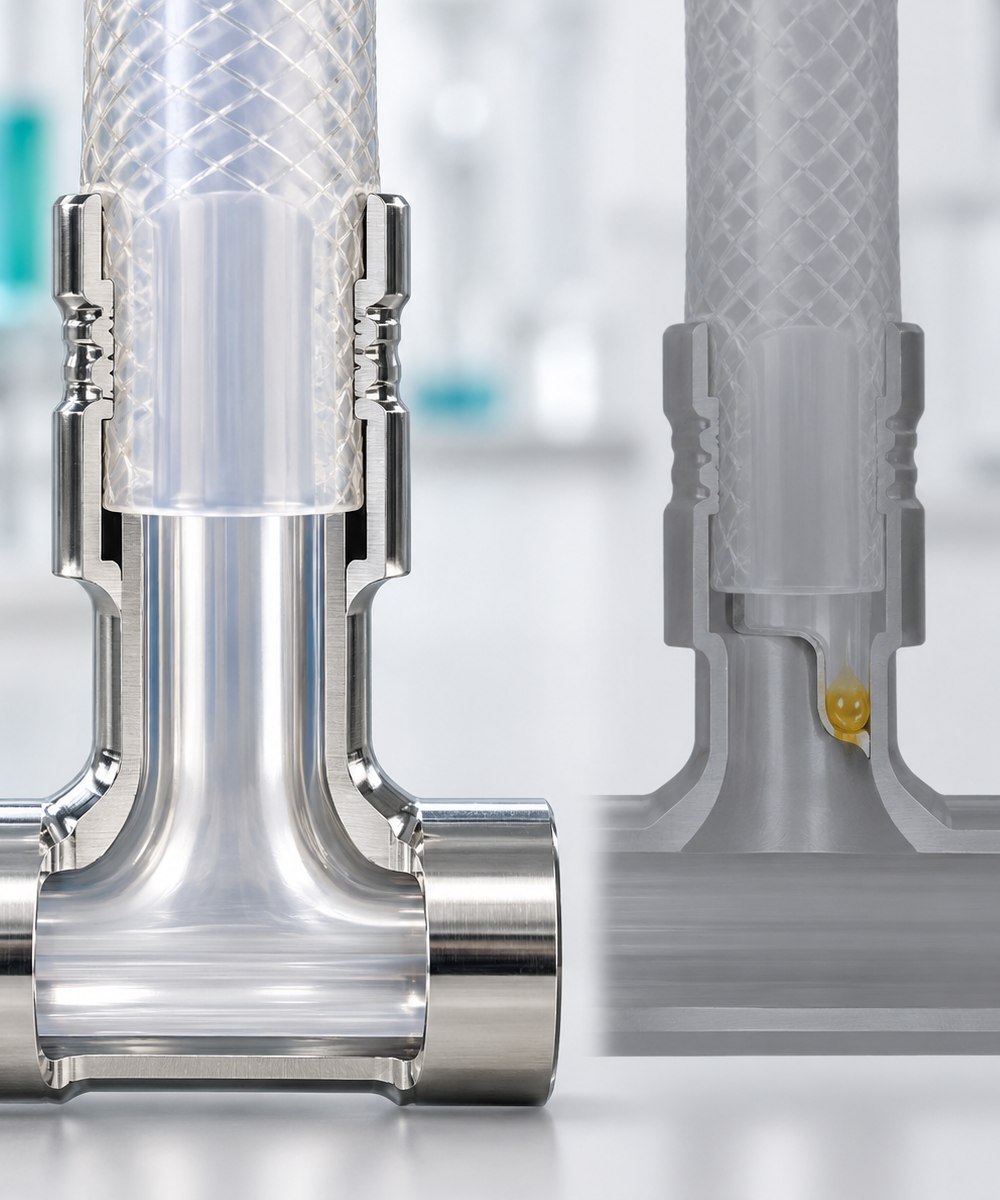

Końcówka musi pasować jednocześnie do węża, instalacji i wymagania higienicznego. Montaż „na wymiar” bez zatwierdzonej technologii może zmienić geometrię przepływu i wytrzymałość.

Brak kontroli obciążeń mechanicznych

Skręcanie, ciągnięcie za końcówkę, zbyt mały promień gięcia i najeżdżanie wózkiem skracają życie zespołu. Uszkodzenie nie zawsze od razu powoduje wyciek, ale może naruszać konstrukcję lub zdolność do skutecznego czyszczenia.

Użytkowanie „do pierwszej awarii”

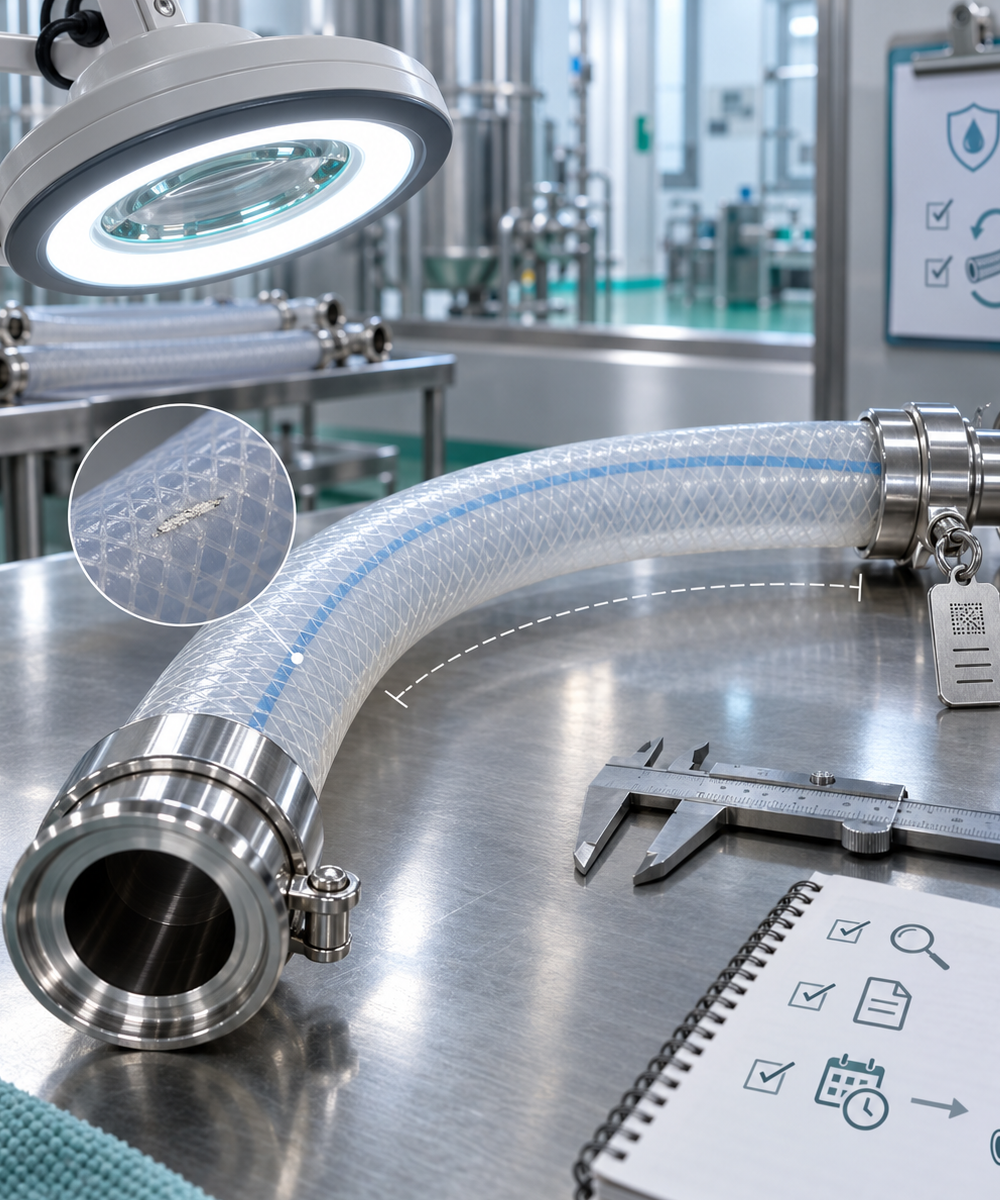

W aplikacjach krytycznych lepiej zdefiniować kontrole i kryteria wycofania: pęknięcia, przetarcia, odsłonięte wzmocnienie, odkształcenia, luźną końcówkę, korozję, trudność w czyszczeniu lub przekroczenie ustalonego czasu albo liczby cykli.

Checklista zapytania ofertowego

Przed doborem przygotuj następujące dane:

• medium i jego stężenie;
• temperatura minimalna, robocza i maksymalna;
• ciśnienie robocze, skoki ciśnienia i podciśnienie;
• wymagany przepływ oraz średnica;
• długość i sposób prowadzenia węża;
• ruch, liczba cykli, promień gięcia i ryzyko ścierania;
• procedura CIP/SIP lub sposób mycia ręcznego;
• typ oraz rozmiar przyłączy po obu stronach;
• materiał uszczelek;
• strefa i wymagania higieniczne;
• wymagane przepisy, normy, deklaracje i badania;
• sposób znakowania i oczekiwana dokumentacja odbiorcza.

Purity Flow może pomóc uporządkować te dane, dobrać przewód, końcówki i akcesoria oraz ustalić zakres dokumentacji dla konkretnej aplikacji. Ostateczne potwierdzenie rozwiązania powinno zawsze odnosić się do rzeczywistych warunków procesu i zatwierdzonej specyfikacji.
