Jak dobrać wąż Tygon® do medium, temperatury, ciśnienia i procesu?
Lead
Tygon® nie oznacza jednego materiału o uniwersalnych właściwościach. To marka obejmująca wiele formulacji przewodów, projektowanych do różnych mediów i sposobów pracy. Przewód dobry do dozowania napoju może nie sprawdzić się z rozpuszczalnikiem, w próżni albo w głowicy pompy perystaltycznej. Dlatego dobór należy rozpocząć od procesu, a dopiero później od nazwy produktu i wymiaru.
Tygon® to rodzina przewodów, a nie jeden tworzywowy standard
Przewody Tygon® mogą różnić się materiałem, twardością, przepuszczalnością, odpornością chemiczną, zakresem temperatury, trwałością zmęczeniową i wymaganiami dotyczącymi kontaktu z żywnością lub zastosowań wysokiej czystości. Saint-Gobain podkreśla, że poszczególne materiały są projektowane pod konkretne potrzeby użytkownika. O wyborze nie powinny więc decydować wyłącznie przezroczystość, elastyczność ani zgodny wymiar. Praktyczna zasada brzmi: **najpierw medium i warunki procesu, potem formulacja, następnie wymiar i sposób połączenia**.
Pięć pytań, które trzeba zadać przed doborem
- Jakie medium będzie transportowane?Należy podać jego pełną nazwę, stężenie, temperaturę i ewentualne dodatki. „Alkohol”, „olej” albo „środek myjący” to za mało. Zachowanie materiału może zmieniać się wraz ze stężeniem i temperaturą, a mieszanina może działać inaczej niż jej pojedyncze składniki.Ocena zgodności chemicznej powinna obejmować nie tylko pęcznienie i pękanie. W procesach precyzyjnych ważne są również przenikanie medium przez ściankę, sorpcja, ekstrakcja składników materiału, zmiana twardości oraz wpływ na smak, zapach lub czystość produktu.
- Jaka jest rzeczywista temperatura procesu?
Trzeba rozróżnić: temperaturę medium podczas normalnej pracy, temperaturę otoczenia, krótkotrwałe skoki temperatury, parametry mycia, dezynfekcji i sterylizacji, liczbę cykli termicznych.
Temperatura graniczna materiału nie oznacza automatycznie, że przy tej temperaturze przewód zachowuje ciśnienie robocze, trwałość w pompie i wszystkie deklarowane właściwości.
3. Czy przewód pracuje pod ciśnieniem lub w próżni?
Ciśnienie robocze jest cechą konkretnego wymiaru, a nie całej rodziny. Zależy od średnicy wewnętrznej, grubości ścianki, wzmocnienia i temperatury. Dobór powinien uwzględniać ciśnienie ciągłe, impulsy, uderzenia hydrauliczne oraz bezpieczny zapas.
Przy podciśnieniu trzeba sprawdzić podatność na zapadanie ścianki. Cieńszy przewód może być wystarczający do grawitacyjnego transferu, a jednocześnie nieodpowiedni do zasysania.
- Czy przewód pracuje w pompie perystaltycznej?W pompie przewód jest elementem roboczym wielokrotnie ściskanym przez rolki. Liczą się trwałość zmęczeniowa, odzysk kształtu, stabilność wydatku, emisja cząstek i dopasowanie wymiaru do głowicy.Zwykły elastyczny przewód transferowy nie musi mieć odpowiedniej żywotności pompowej.Przykładem formulacji opracowanej do zastosowań laboratoryjnych i pomp perystaltycznych jest Tygon® E-LFL. Producent wskazuje długą żywotność zmęczeniową i niski poziom wykruszania cząstek. Dla tej rodziny zakres zalecanej temperatury pracy wynosi od −46°C do +74°C, ale dopuszczalne ciśnienie i próżnia są różne dla poszczególnych wymiarów.
- Jakie dokumenty są wymagane?„Wąż Tygon” sam w sobie nie oznacza zgodności z FDA, USP Class VI, 3-A, NSF ani przepisami UE dotyczącymi kontaktu z żywnością. Wymagania trzeba przypisać do konkretnej formulacji, a dokumentację sprawdzić dla aktualnej wersji produktu i partii, jeśli wymaga tego proces.
Jak zawęzić wybór rodziny Tygon®?
Poniższa matryca pokazuje kierunek wstępnego doboru. Nie zastępuje tabel odporności chemicznej i karty technicznej konkretnego wymiaru.
| Potrzeba procesu | Przykładowy kierunek | Co koniecznie potwierdzić | – Przykłady
| Praca laboratoryjna i pompa perystaltyczna | Tygon® E-LFL | medium, temperatura, wymiar głowicy, przeciwciśnienie, oczekiwana trwałość |
| Dozowanie żywności i napojów, odporność na temperaturę | Tygon® A-60-F | rodzaj żywności, środki myjące, liczba cykli, dokumenty dla rynku docelowego |
| Żywność i napoje przy podwyższonym ciśnieniu | wzmocniony Tygon® A-60-F IB | WP dla wymiaru i temperatury, sposób mocowania, promień gięcia |
| Medium wymagające podwyższonej odporności chemicznej | rodzina chemoodporna, np. Tygon® 2375 | skład, stężenie, temperatura, czas kontaktu, ekstrakcja i permeacja |
| Proces wysokiej czystości | rodzina wysokiej czystości, np. Tygon® 2475 | komplet wymaganych deklaracji, sterylizacja, leachables/extractables, walidacja procesu |

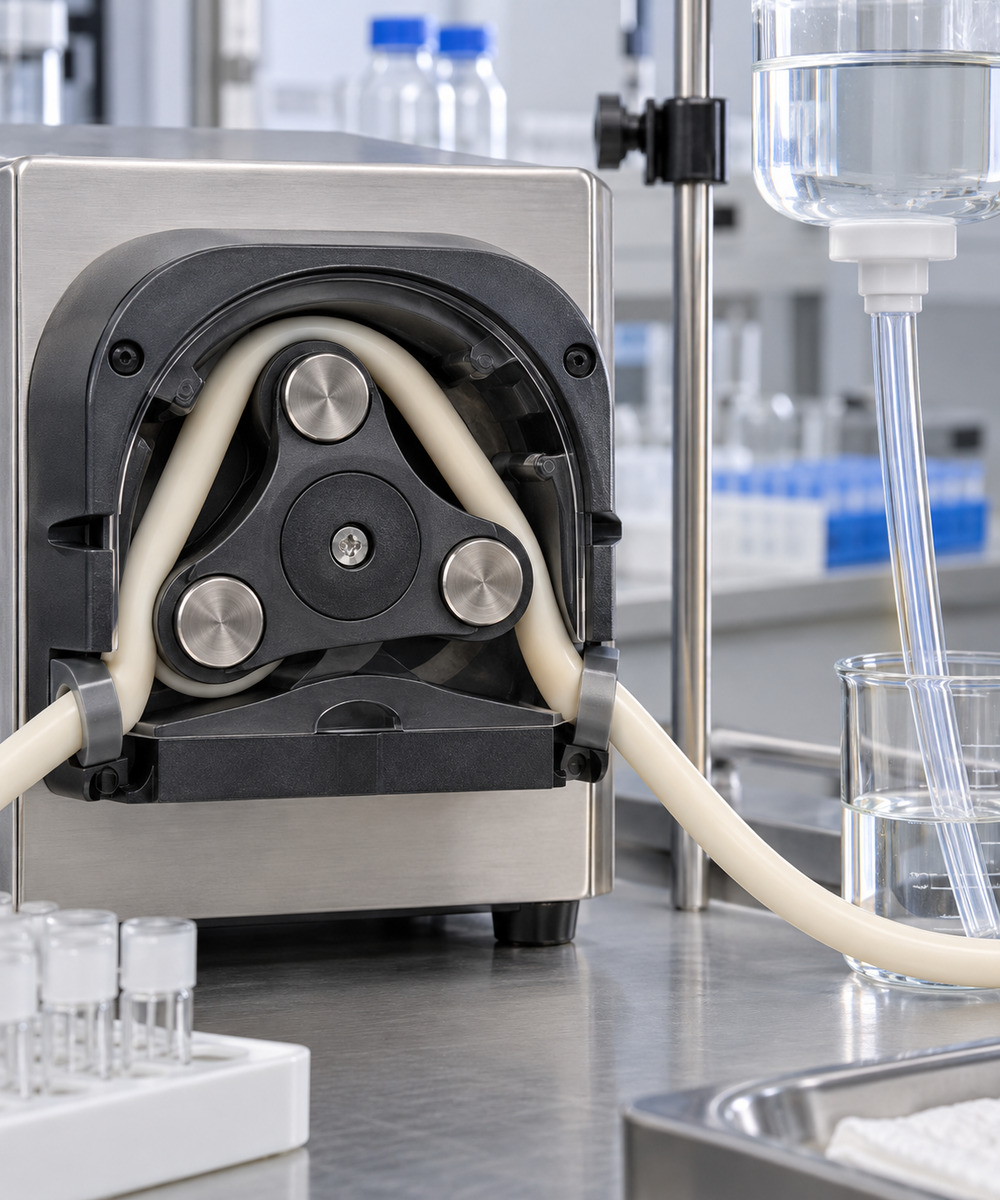

Tygon® E-LFL – gdy przewód jest elementem pompy
To rozwiązanie laboratoryjne przeznaczone do pracy w pompach perystaltycznych. Saint-Gobain podaje m.in. długą trwałość podczas zginania, niski poziom wykruszania cząstek i brak BPA. Zakres temperatury materiału nie powinien być jednak jedynym kryterium: trzeba dobrać właściwy wymiar, przeciwciśnienie i prędkość pracy pompy.
Tygon® A-60-F i A-60-F IB – żywność, napoje oraz procesy mycia
Tygon® A-60-F jest przeznaczony do pomp perystaltycznych w urządzeniach dozujących żywność i napoje. Producent podaje zakres od −60°C do +135°C, odporność na typowe środki myjące i dezynfekcyjne oraz możliwość wielokrotnego autoklawowania – do pięciu cykli zgodnie z opisem produktu.
Jeśli proces wymaga wyższego ciśnienia, należy rozpatrywać wersję wzmocnioną A-60-F IB. Różnica jest znacząca: w danych producenta maksymalne ciśnienie robocze zmienia się wraz z wymiarem. Nie wolno więc kopiować jednej wartości do całej rodziny. Dla obu formulacji producent wskazuje FDA, NSF-51 i 3-A, ale przed zakupem należy potwierdzić dokument wymagany w konkretnej aplikacji i jego aktualność.
Tygon® 2375 – gdy głównym problemem jest medium chemiczne
Przewody z rodziny o podwyższonej odporności chemicznej są właściwym punktem wyjścia dla kwasów, zasad, alkoholi, ketonów, soli czy atramentów, lecz sama nazwa grupy nie stanowi gwarancji zgodności z dowolną substancją. Konieczna jest ocena dla konkretnego medium, stężenia i temperatury. Przy wymaganiach wysokiej czystości trzeba dodatkowo przeanalizować ryzyko migracji i wymagane dokumenty.
Tygon® 2475 – gdy liczy się czystość kontaktu z medium
Saint-Gobain opisuje Tygon® 2475 jako przezroczysty, elastyczny przewód wysokiej czystości, bez plastyfikatorów. To dobry kierunek do dalszej oceny w procesach, w których istotne są czystość powierzchni kontaktowej i kontrola materiałowa. Nie oznacza to jednak automatycznej przydatności do każdego procesu farmaceutycznego: zakres zgodności, sterylizację, ciśnienie oraz dane dotyczące substancji wymywalnych należy sprawdzić w aktualnej dokumentacji.
Praktyczne przykłady doboru
Dozowanie płynu w laboratorium
Jeżeli przewód przechodzi przez głowicę pompy perystaltycznej, pierwszym filtrem jest trwałość pompowa, a nie sama odporność chemiczna. Po wskazaniu medium i temperatury można ocenić E-LFL lub inną formulację pompową, a następnie dobrać ID, grubość ścianki i prędkość obrotową.
Rozlew napoju z okresowym myciem
Trzeba określić skład napoju, temperaturę rozlewu, chemię myjącą i częstotliwość cykli. A-60-F może być punktem wyjścia dla układu dozującego. Jeśli linia pracuje przy większym ciśnieniu, ocenie powinna podlegać wersja wzmocniona A-60-F IB wraz z końcówkami i zabezpieczeniem połączeń.
Transfer mieszaniny rozpuszczalników
Nie należy wybierać przewodu na podstawie hasła „chemoodporny”. Potrzebne są pełny skład mieszaniny, stężenia, temperatura, czas kontaktu i oczekiwana trwałość. Po analizie tabeli kompatybilności może okazać się, że właściwy będzie Tygon® 2375 albo przewód z zupełnie innego materiału, np. fluoropolimeru.
Najczęstsze błędy
- Zamawianie „takiego samego przezroczystego wężyka” bez identyfikacji formulacji.
2. Sprawdzanie odporności chemicznej tylko w temperaturze pokojowej.
3. Traktowanie temperatury maksymalnej jako dopuszczalnej dla maksymalnego ciśnienia.
4. Użycie zwykłego przewodu transferowego w pompie perystaltycznej.
5. Pomijanie podciśnienia i ryzyka zapadania ścianki.
6. Dobór średnicy tylko do króćca, bez analizy przepływu, strat ciśnienia i promienia gięcia.
7. Zakładanie, że każda formulacja Tygon® ma te same deklaracje.
8. Brak sprawdzenia końcówek, opasek i sposobu montażu jako części całego układu.
Checklista zapytania do Purity Flow
Aby dobrać przewód bez niepotrzebnych prób, warto przesłać:
– nazwę i skład medium wraz ze stężeniem,
– temperaturę pracy i parametry mycia lub sterylizacji,
– ciśnienie robocze, impulsy oraz podciśnienie,
– wymagany przepływ,
– średnicę wewnętrzną, zewnętrzną lub wymiar króćca,
– informację, czy przewód pracuje w pompie perystaltycznej,
– częstotliwość zginania i minimalny promień ułożenia,
– wymagane normy, deklaracje i dokumenty jakościowe,
– oczekiwaną długość oraz sposób zakończenia przewodu,
– oznaczenie lub zdjęcie obecnie używanego węża.
Podsumowanie
Dobór węży Tygon® jest doborem konkretnej formulacji do konkretnego procesu. Medium eliminuje materiały niezgodne chemicznie, temperatura zmienia ich zachowanie, ciśnienie i próżnia zależą od wymiaru, a pompa perystaltyczna wprowadza obciążenie zmęczeniowe. Dopiero po przejściu tych etapów należy sprawdzić dokumentację i dobrać połączenia.
Purity Flow pomaga porównać rodziny Tygon® i Versilon®, zweryfikować warunki pracy oraz dobrać wymiar, końcówki i akcesoria. Dzięki temu rekomendacja dotyczy kompletnej aplikacji, a nie tylko nazwy materiału.
Skontaktuj się z nami
Potrzebujesz więcej informacji? Skontaktuj się z nami już dziś:
📞 790 554 325
📧 kontakt@purityflow.pl
PurityFlow – Postaw na jakość, trwałość i niezawodność!
FAQ
Czy każdy przezroczysty wąż Tygon® ma taką samą odporność chemiczną?
Nie. Poszczególne formulacje różnią się składem i właściwościami. Zgodność należy sprawdzić dla medium, stężenia i temperatury.
Czy z tabeli można odczytać jedno ciśnienie dla całej rodziny?
Nie. Ciśnienie robocze zależy od średnicy, grubości ścianki, wzmocnienia i temperatury. Należy korzystać z danych konkretnego wymiaru.
Czy każdy Tygon® nadaje się do pompy perystaltycznej?
Nie. Do pompy trzeba wybrać formulację o potwierdzonej trwałości zmęczeniowej i dobrać wymiar do głowicy.
Czy zgodność FDA oznacza zgodność farmaceutyczną?
Nie. FDA dotyczące kontaktu z żywnością i wymagania procesu farmaceutycznego to różne obszary. Zakres dokumentacji trzeba określić dla aplikacji.
Jak szybko otrzymać trafną rekomendację?
Najlepiej przesłać pełne dane z checklisty. Jeśli brakuje oznaczenia przewodu, pomocne są zdjęcia, wymiar ID × OD oraz informacje o medium i urządzeniu.
Źródła techniczne do redakcji
– [Saint-Gobain – informacje o rodzinie Tygon®](https://www.ics.saint-gobain.com/)
– [Saint-Gobain – Tygon® E-LFL](https://www.ics.saint-gobain.com/products/tygon-tubing-accessories/thermoplastic-elastomer-flexible-tubing/tygon-e-lfl)
– [Saint-Gobain – Tygon® A-60-F](https://www.ics.saint-gobain.com/products/tygon-tubing-accessories/thermoplastic-elastomer-flexible-tubing/tygon-60-f)
– [Saint-Gobain – Tygon® A-60-F IB](https://www.ics.saint-gobain.com/products/tygon-tubing-accessories/thermoplastic-elastomer-flexible-tubing/tygon-60-f-ib)
– [Saint-Gobain Bioprocess Solutions – portfolio przewodów](https://www.biopharm.saint-gobain.com/)
