Wąż PTFE czy FEP? Praktyczny dobór przewodu do medium, temperatury i procesu
Lead
„Wąż teflonowy” nie jest kompletną specyfikacją. Do prawidłowego doboru trzeba znać nie tylko medium, lecz także jego stężenie, temperaturę, ciśnienie, wymagany promień ułożenia i dokumentację procesu. PTFE zapewnia bardzo szeroką odporność chemiczną i szeroki zakres temperatur, ale gładki przewód jest wyraźnie sztywniejszy od silikonu czy elastomerów termoplastycznych. FEP może ułatwić obserwację medium i prowadzenie instalacji, lecz nie powinien być traktowany jako automatyczny zamiennik PTFE. Poniżej pokazujemy, jak podejść do wyboru na przykładzie przewodów FLOW PTFE, FLOWFEP i FLOW PTFE-AS dostępnych w Purity Flow.
PTFE i FEP – co faktycznie oznacza materiał przewodu?
PTFE, czyli politetrafluoroetylen, oraz FEP, czyli fluorowany etylen-propylen, należą do fluoropolimerów. Są wybierane przede wszystkim ze względu na bardzo szeroką odporność chemiczną, niski współczynnik tarcia, niewielką przyczepność osadów i odporność na starzenie.
Nazwa materiału nie określa jednak automatycznie:
– dopuszczalnego ciśnienia roboczego ani odporności na podciśnienie,
– minimalnego promienia gięcia,
– zgodności do kontaktu z żywnością lub zastosowań farmaceutycznych,
– czystości materiału i poziomu ekstraktów,
– rodzaju możliwych połączeń ani przydatności do pracy dynamicznej.
Te cechy trzeba potwierdzić dla konkretnego produktu, wymiaru i warunków pracy.

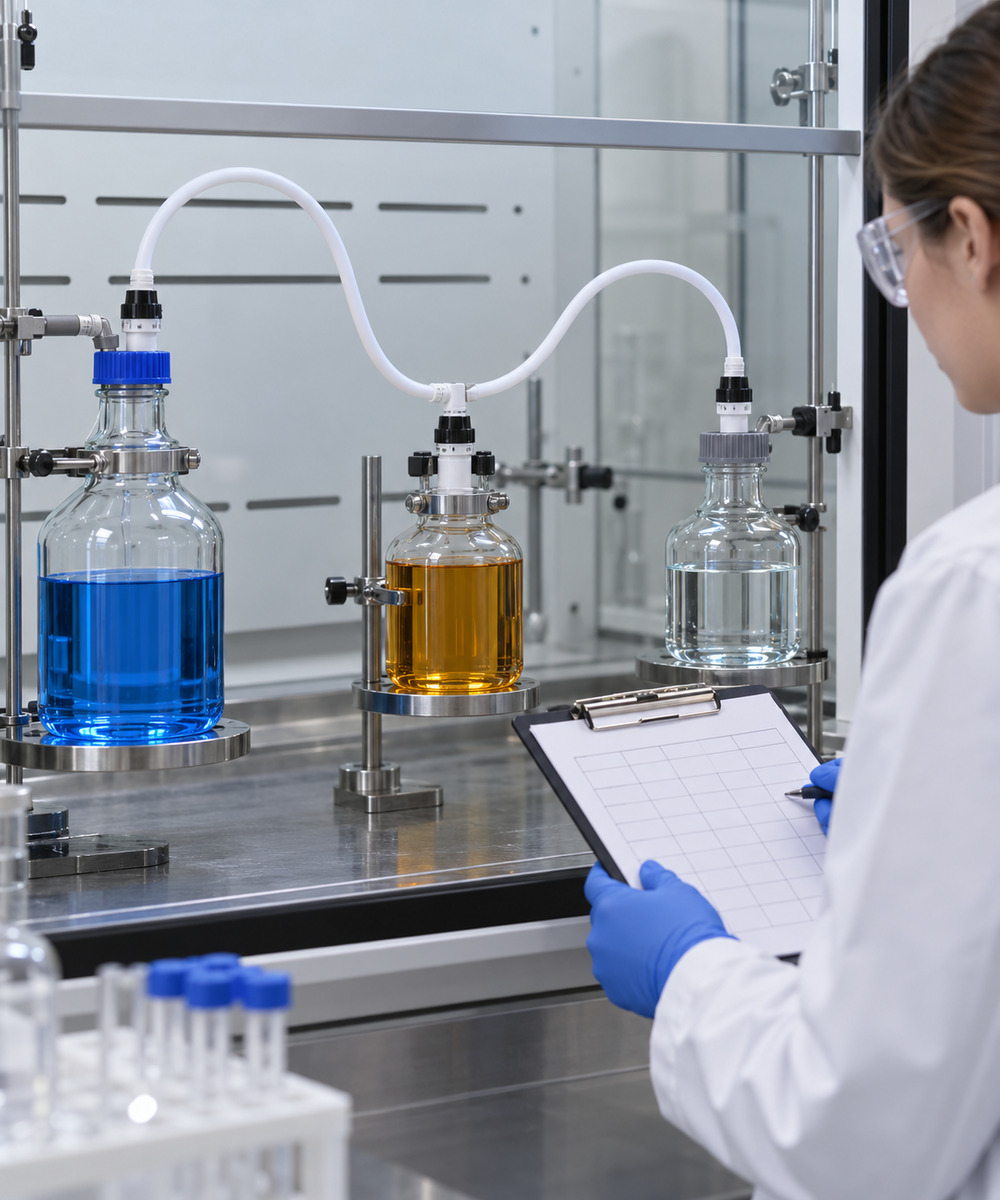

Najpierw medium: odporność chemiczna zależy od całego procesu
PTFE jest odporny na większość kwasów, zasad, rozpuszczalników i agresywnych substancji procesowych. Dlatego przewody PTFE są stosowane w laboratoriach, instalacjach dozujących oraz przemyśle chemicznym, farmaceutycznym i spożywczym.
Określenie „bardzo dobra odporność chemiczna” nie zwalnia jednak z analizy aplikacji. Przed doborem należy ustalić:
– pełny skład medium, dodatki i zanieczyszczenia,
– stężenie, temperaturę, ciśnienie i czas kontaktu,
– możliwość permeacji gazów lub par przez ściankę,
– sposób mycia, płukania i sterylizacji,
– wymagania dotyczące czystości oraz dokumentacji.
Przewód może nie wykazywać widocznego pęcznienia ani pękania, a mimo to nie spełniać wymagań procesu z powodu przenikania gazu, migracji składników albo niewłaściwej dokumentacji.
Temperatura: zakres materiału to nie kompletna granica pracy instalacji
Dla przewodów FLOW PTFE i FLOW PTFE-AS na stronach produktowych Purity Flow podano zakres od −200°C do +260°C. Tak szeroki zakres jest jedną z zalet PTFE. Nie oznacza jednak, że przy temperaturze granicznej przewód zachowuje ciśnienie dopuszczalne w temperaturze pokojowej.
Wraz ze wzrostem temperatury maleje wytrzymałość mechaniczna tworzywa. Dlatego należy sprawdzić dla wybranego wymiaru:
– temperaturę pracy ciągłej i krótkotrwałej,
– współczynnik redukcji ciśnienia,
– rozszerzalność cieplną,
– odporność końcówek, uszczelnień i mocowań,
– wpływ cykli nagrzewania i chłodzenia.
Zakres temperatury FLOWFEP powinien być każdorazowo potwierdzony w aktualnej karcie konkretnego wariantu. Nie należy przenosić wartości właściwych dla PTFE na FEP tylko dlatego, że oba materiały należą do fluoropolimerów.

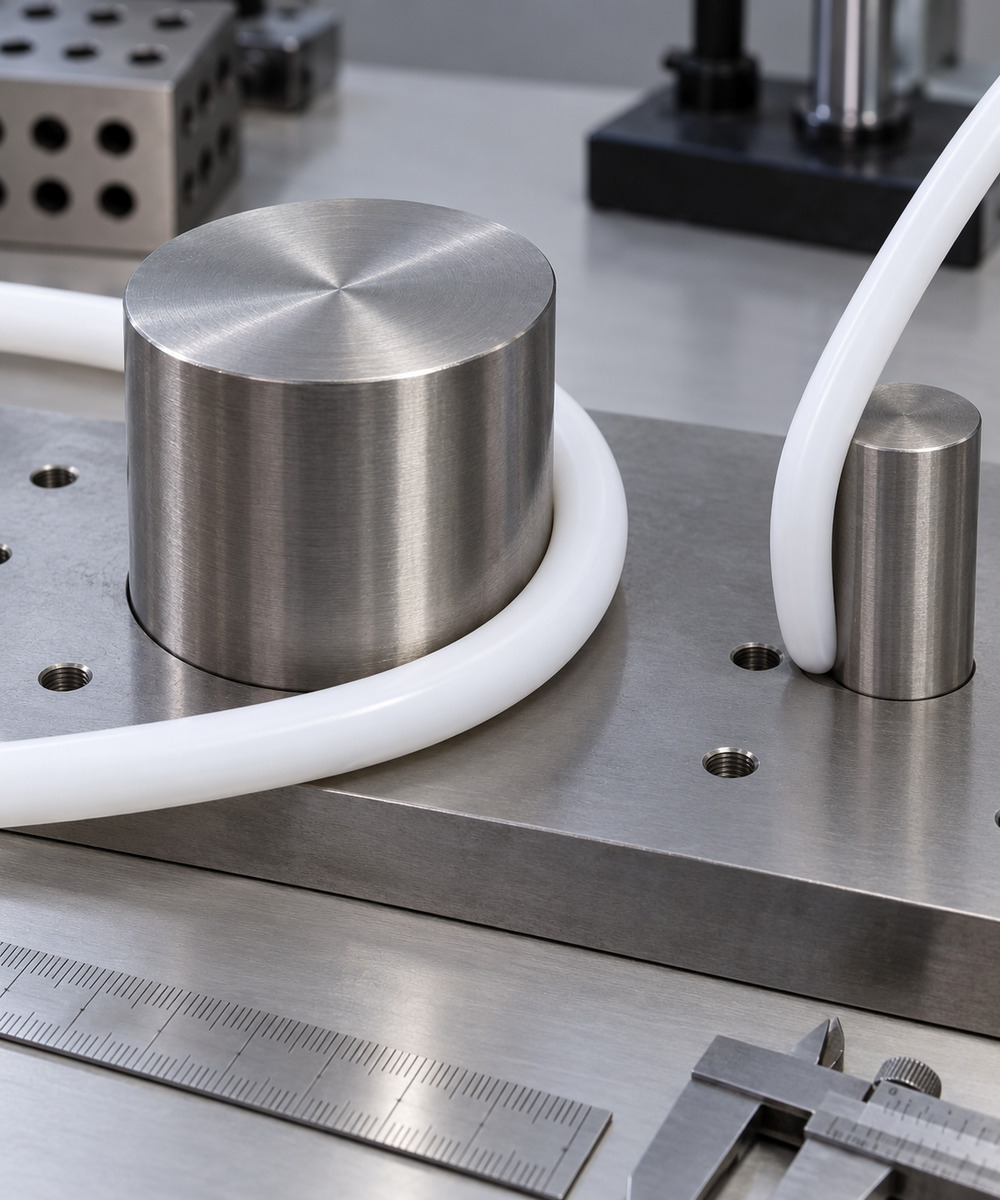

Elastyczność i promień gięcia – najczęściej pomijane kryterium
Gładki przewód PTFE jest stosunkowo sztywny. W ciasnej zabudowie może się załamać, spłaszczyć lub przenosić duże obciążenie na króciec urządzenia. Trasę trzeba więc zaprojektować z odpowiednim zapasem długości i promieniem gięcia. FEP bywa łatwiejszy do prowadzenia i jest bardziej transparentny, dlatego może być korzystny tam, gdzie operator powinien widzieć medium, pęcherzyki lub stopień opróżnienia linii. Nadal trzeba sprawdzić minimalny promień gięcia i odporność na wielokrotne zginanie dla konkretnej średnicy. Jeżeli instalacja wymaga ciasnych łuków, częstego ruchu, pracy w pompie perystaltycznej albo odporności na zgniatanie, gładki PTFE lub FEP może nie być właściwym wyborem. Wtedy należy rozważyć inną konstrukcję albo materiał.

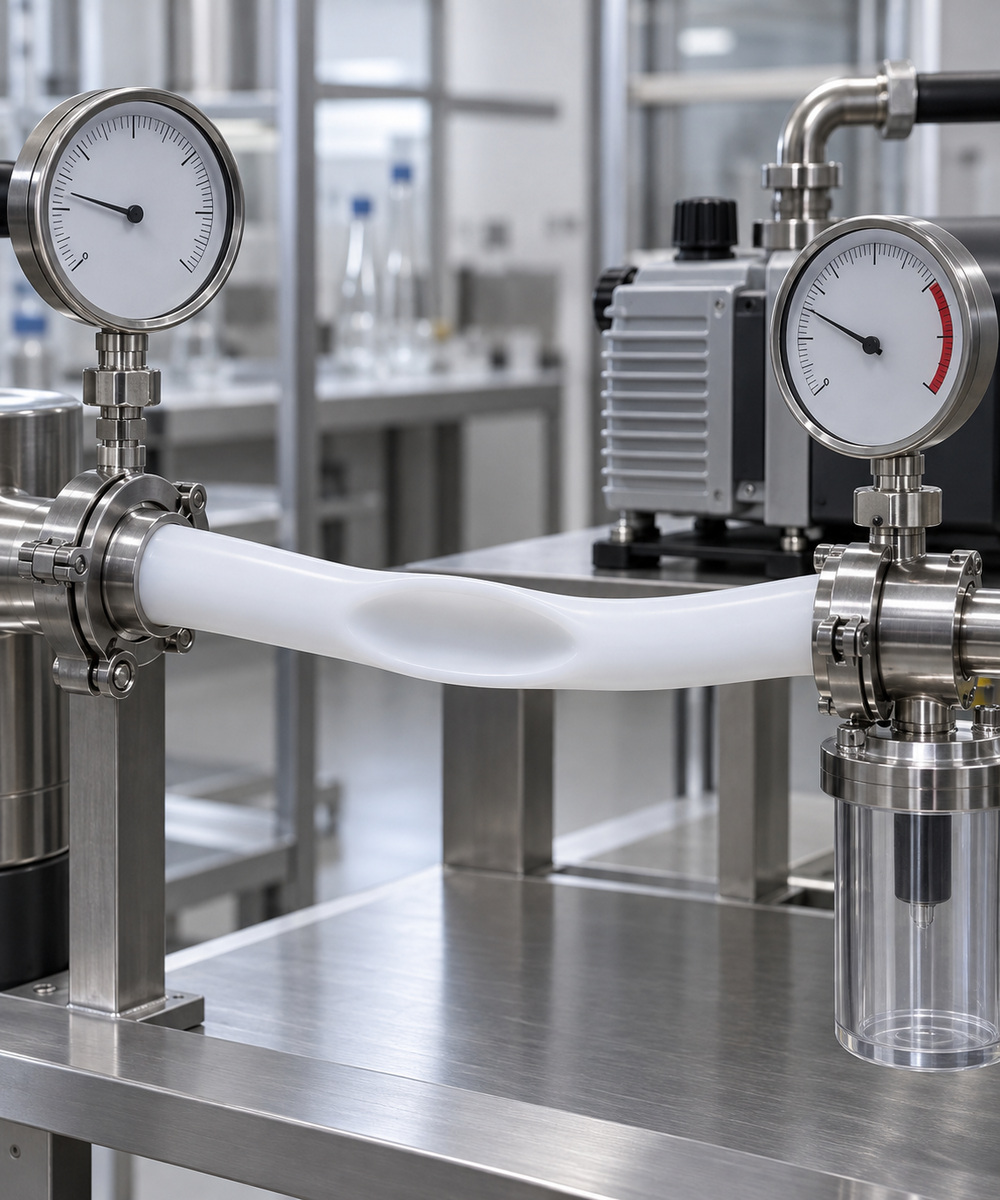

Ciśnienie i podciśnienie – średnica oraz grubość ścianki mają znaczenie. Nie istnieje jedna wartość ciśnienia roboczego dla wszystkich „węży teflonowych”. Zależy ona od średnicy, grubości ścianki, materiału, temperatury, pulsacji oraz sposobu montażu końcówek.
Oferowane przewody FLOW PTFE, FLOWFEP i FLOW PTFE-AS są konstrukcjami gładkimi i niewzmocnionymi. Nie wolno zakładać ich przydatności do wysokiego ciśnienia ani pełnej próżni bez sprawdzenia tabeli dla konkretnego rozmiaru. Podciśnienie może spowodować owalizację albo zapadnięcie przewodu, szczególnie przy wyższej temperaturze i cienkiej ściance.
W aplikacjach ciśnieniowych lub próżniowych dobiera się nie tylko materiał, lecz całą konstrukcję przewodu. Czasem potrzebna jest grubsza ścianka, wzmocnienie, inny typ węża lub zmiana trasy instalacji.

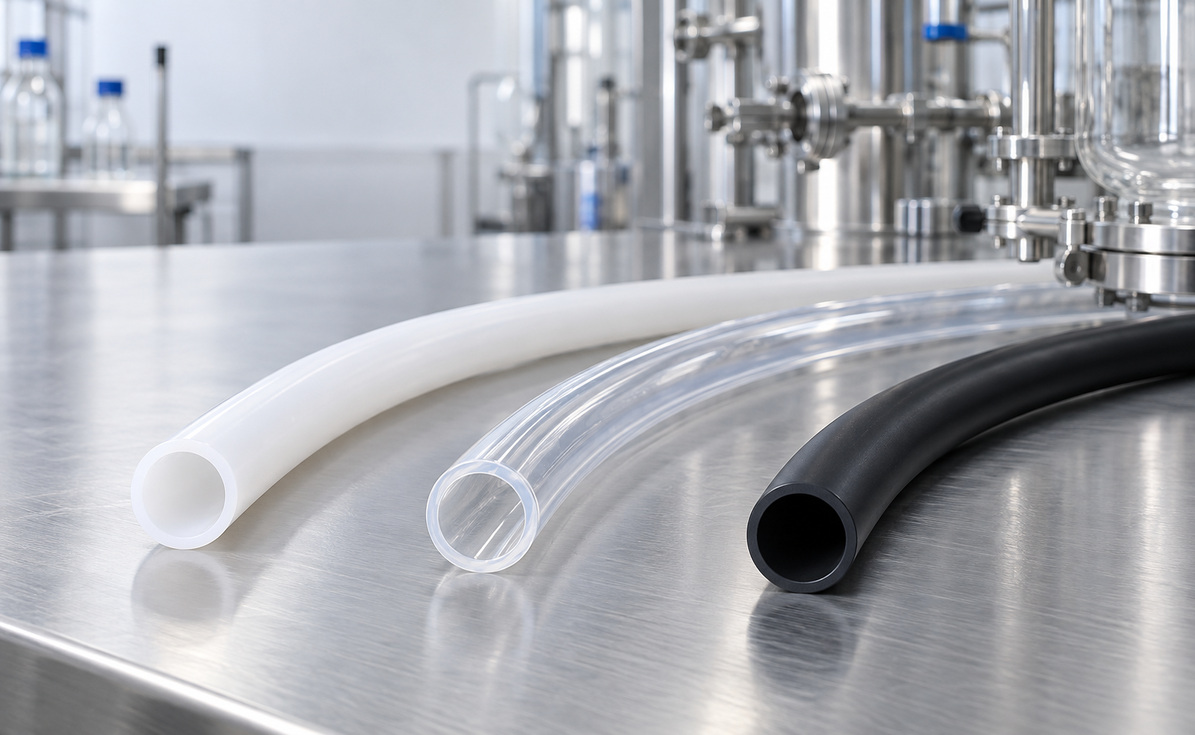

Trzy rozwiązania Purity Flow – czym się różnią?
FLOW PTFE – standardowy gładki przewód PTFE
FLOW PTFE jest przeznaczony do aplikacji, w których kluczowe są szeroka odporność chemiczna, niski współczynnik tarcia i odporność na skrajne temperatury. Gładka powierzchnia ogranicza przyleganie zanieczyszczeń i ułatwia czyszczenie. Według opisu produktu przewód jest odporny na UV i starzenie, a absorpcja wody wynosi poniżej 0,01%.
**Typowy kierunek zastosowania:** transfer chemikaliów, odczynników, rozpuszczalników oraz mediów wymagających niskiej przyczepności powierzchni — po potwierdzeniu zgodności dla aplikacji.
[Zobacz FLOW PTFE](https://purityflow.pl/produkt/waz-teflonowy-flow-ptfe/)
FLOWFEP – gdy ważna jest kontrola wizualna
FLOWFEP jest gładkim przewodem fluoropolimerowym o bardzo dobrej odporności chemicznej i niskim współczynniku tarcia. FEP jest zwykle bardziej przejrzysty niż PTFE, dlatego może ułatwiać obserwację przepływu, pęcherzyków powietrza lub pozostałości medium.
**Typowy kierunek zastosowania:** laboratoria, układy dozujące, aparatura analityczna i linie, w których ważna jest kontrola wzrokowa. Temperaturę i ciśnienie należy potwierdzić dla wybranego wymiaru.
[Zobacz FLOWFEP](https://purityflow.pl/produkt/waz-teflonowy-flowfep/)
FLOW PTFE-AS – czarny, gładki przewód PTFE
FLOW PTFE-AS jest czarną odmianą gładkiego przewodu PTFE. Według aktualnego opisu zachowuje bardzo wysoką odporność chemiczną, odporność na UV, małą absorpcję wody oraz zakres temperatury od −200°C do +260°C.
Skrót „AS” może sugerować specjalne właściwości, ale nie powinien być samodzielną podstawą do określania przewodu jako antystatycznego. W aplikacji wymagającej odprowadzania ładunków należy uzyskać potwierdzenie rezystywności, przewodności i sposobu uziemienia dla konkretnej wersji.
**Typowy kierunek zastosowania:** aplikacje wymagające czarnego, odpornego chemicznie przewodu PTFE. Przy mediach palnych konieczna jest odrębna analiza elektryczności statycznej.
[Zobacz FLOW PTFE-AS](https://purityflow.pl/produkt/waz-teflonowy-gladki-flow-ptfe-as/)
Praktyczne przykłady doboru
Dozowanie agresywnego odczynnika w instalacji stacjonarnej
Jeżeli linia ma łagodne łuki, pracuje przy niewielkim ciśnieniu, a materiał potwierdzono dla medium i temperatury, FLOW PTFE może być właściwym punktem wyjścia. Trzeba dodatkowo dobrać grubość ścianki i rodzaj złącza.
Linia laboratoryjna z obserwacją przepływu
Gdy istotne jest wykrywanie pęcherzyków lub kontrola opróżnienia linii, warto rozważyć FLOWFEP. Przejrzystość nie zastępuje jednak weryfikacji chemicznej i temperaturowej.
Ciemny przewód PTFE w urządzeniu
FLOW PTFE-AS może odpowiadać wymaganiom konstrukcyjnym lub wizualnym. Jeśli proces wymaga własności antystatycznych, należy najpierw uzyskać dane elektryczne — sam czarny kolor nie potwierdza przewodności.
Gorące medium pod ciśnieniem
Szeroki zakres temperatur PTFE nie wystarcza do zatwierdzenia aplikacji. Potrzebne są wartości ciśnienia dla konkretnego wymiaru i temperatury, ocena pulsacji oraz sprawdzenie połączeń. Jeżeli gładki, niewzmocniony przewód nie spełnia warunków, trzeba zastosować inną konstrukcję.
Kontakt z żywnością i zastosowania farmaceutyczne
Strony produktów FLOW PTFE, FLOWFEP i FLOW PTFE-AS wskazują zgodność FDA do kontaktu z medium spożywczym. W projekcie B2B należy jednak ustalić, jaki dokładnie dokument jest wymagany, jakiej formulacji i partii dotyczy oraz czy odpowiada rynkowi docelowemu.
W aplikacji farmaceutycznej sama odporność chemiczna i ogólna deklaracja FDA mogą być niewystarczające. Zależnie od procesu mogą być potrzebne m.in. identyfikowalność partii, deklaracja materiałowa, dane o ekstraktach i substancjach wymywalnych albo dodatkowe badania. Purity Flow pomaga zebrać wymagania i zweryfikować dokumentację przed wyborem wariantu.
Najczęstsze błędy
1. Traktowanie słów „PTFE” lub „teflon” jako pełnej specyfikacji.
2. Założenie, że odporność materiału oznacza zgodność całego zespołu.
3. Łączenie maksymalnej temperatury z maksymalnym ciśnieniem.
4. Pominięcie promienia gięcia i obciążenia króćców.
5. Użycie niewzmocnionego przewodu do próżni bez potwierdzenia.
6. Nieuwzględnienie permeacji gazów i par.
7. Założenie identycznego zakresu temperatur dla wszystkich fluoropolimerów.
8. Uznanie czarnego koloru lub „AS” za dowód właściwości antystatycznych.
9. Przenoszenie dokumentacji jednego wariantu na wszystkie średnice i partie.
10. Pominięcie kompatybilności końcówek i uszczelnień.
Checklista do zapytania ofertowego
– medium, pełny skład i stężenie,
– temperatura ciągła, chwilowa i temperatura mycia,
– ciśnienie robocze, skoki ciśnienia i podciśnienie,
– wymagany przepływ oraz wymiary,
– długość i minimalny promień ułożenia,
– praca statyczna czy dynamiczna,
– sposób czyszczenia lub sterylizacji,
– rodzaj końcówek i montażu,
– wymagania dotyczące kontaktu z żywnością lub farmacji,
– wymagania elektryczne i odprowadzanie ładunków,
– oczekiwane dokumenty i identyfikowalność partii.
Podsumowanie
FLOW PTFE jest naturalnym kierunkiem, gdy priorytetem są szeroka odporność chemiczna i szeroki zakres temperatur. FLOWFEP warto rozważyć, gdy dodatkowo potrzebna jest widoczność medium i łatwiejsze prowadzenie przewodu. FLOW PTFE-AS jest czarnym wariantem PTFE do szczególnych wymagań, ale jego własności elektryczne trzeba potwierdzić przed użyciem w aplikacji zagrożonej ładunkami statycznymi.
O wyniku doboru decyduje zestaw: medium, stężenie, temperatura, ciśnienie lub próżnia, wymiar, geometria instalacji, końcówki i dokumentacja. Purity Flow pomaga przejść przez te kryteria i dobrać przewód do rzeczywistych warunków procesu.
Skontaktuj się z nami
Potrzebujesz więcej informacji? Skontaktuj się z nami już dziś:
📞 790 554 325
📧 kontakt@purityflow.pl
PurityFlow – Postaw na jakość, trwałość i niezawodność!
FAQ
Czy PTFE jest odporny na każdą substancję chemiczną?
Ma bardzo szeroką odporność, ale zgodność należy potwierdzić dla dokładnego medium, stężenia, temperatury i czasu kontaktu. Trzeba uwzględnić również permeację.
Czy FLOW PTFE może pracować w temperaturze 260°C?
Taka wartość znajduje się w aktualnym opisie produktu, lecz warunki trzeba potwierdzić dla konkretnego wymiaru. Przy wysokiej temperaturze spada dopuszczalne ciśnienie i trzeba ocenić cały zespół.
Co wybrać: PTFE czy FEP?
PTFE jest dobrym punktem wyjścia przy bardzo wysokiej temperaturze i agresywnej chemii. FEP może być korzystny, gdy ważna jest transparentność i łatwiejsze prowadzenie. Ostateczny wybór wymaga porównania kart konkretnego wariantu.
Czy FLOW PTFE-AS jest antystatyczny?
Nie należy wnioskować tego wyłącznie z nazwy i czarnego koloru. Potrzebne jest potwierdzenie parametrów elektrycznych i zasad uziemienia.
Czy gładki przewód PTFE nadaje się do próżni?
Zależy to od wymiaru, grubości ścianki i temperatury. Bez wartości potwierdzonej dla wariantu nie należy zakładać odporności na pełną próżnię.
Czy PTFE może pracować w pompie perystaltycznej?
Typowy gładki PTFE nie jest standardowym materiałem do cyklicznego ściskania. Trzeba wybrać przewód o potwierdzonej trwałości w konkretnej głowicy.
