Jak dobrać wąż do pompy perystaltycznej? Materiał, okluzja i trwałość
Lead
W pompie perystaltycznej przewód nie jest zwykłym elementem instalacji — jest jej roboczą częścią. Rolki cyklicznie ściskają ściankę, przesuwając medium i jednocześnie poddając materiał milionom odkształceń. Dlatego wąż zgodny chemicznie z cieczą może mimo wszystko szybko pęknąć, stracić przepływ lub zacząć generować cząstki, jeśli nie pasuje do głowicy, okluzji, prędkości i przeciwciśnienia. Prawidłowy dobór wymaga oceny całego układu: medium, procesu, pompy, geometrii przewodu oraz wymaganej dokumentacji.

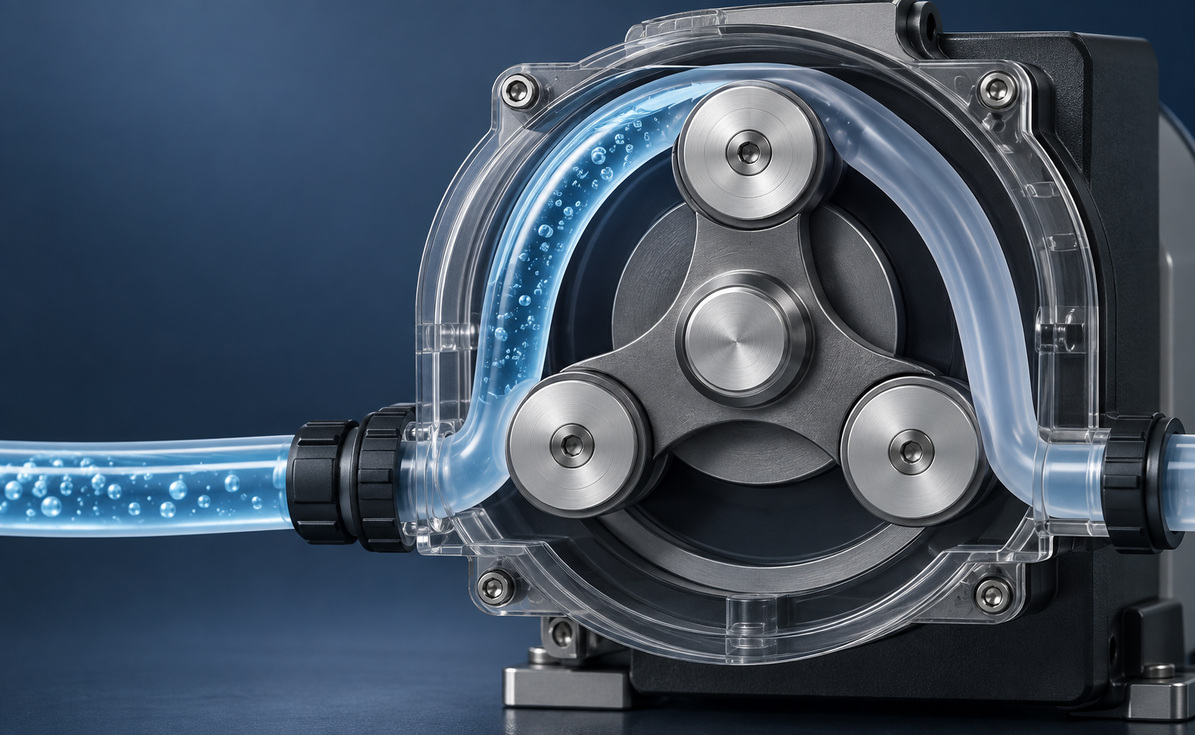

Jak działa pompa perystaltyczna i dlaczego wąż jest tak ważny?
Rolki lub ślizgi dociskają elastyczny przewód do bieżni głowicy. Zamknięta strefa przesuwa się wraz z obrotem wirnika i wypycha porcję medium. Po przejściu rolki przewód powinien szybko odzyskać pierwotny przekrój, aby ponownie zassać ciecz. Medium styka się wyłącznie z wnętrzem przewodu. Ułatwia to separację produktu od mechanizmu pompy i wymianę drogi przepływu.
Nie oznacza jednak, że każdy elastyczny wąż nadaje się do pompowania. Przewód musi równocześnie:
– być kompatybilny chemicznie z medium,
– znosić wielokrotne ściskanie i odzyskiwać kształt,
– pasować wymiarowo do głowicy,
– zapewniać wymaganą wydajność,
– pracować przy określonej temperaturze i przeciwciśnieniu,
– spełniać wymagania higieniczne oraz dokumentacyjne.
Siedem kryteriów doboru

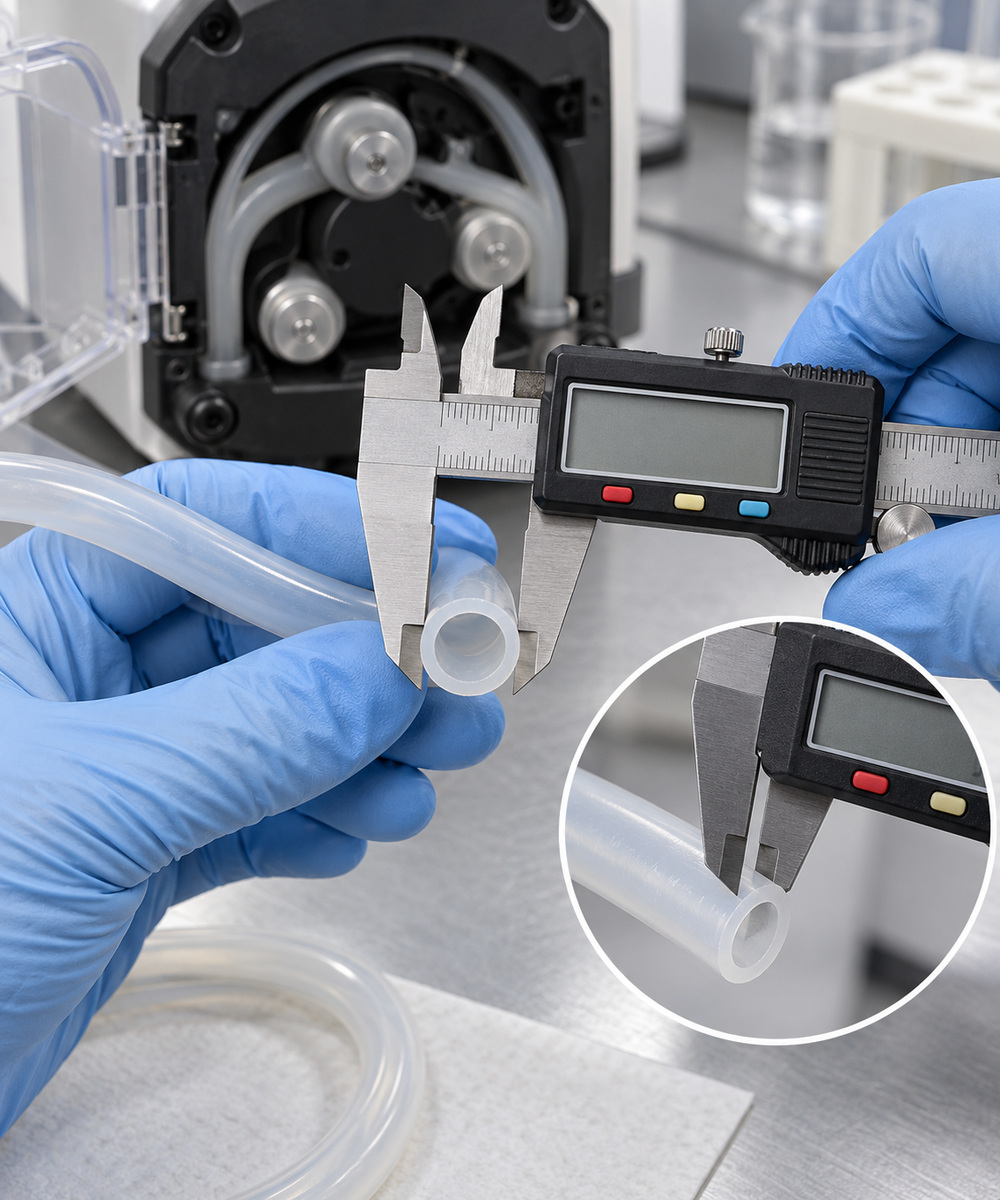

1. Dokładny wymiar i zgodność z głowicą
Średnica wewnętrzna wpływa na objętość transportowaną w jednym obrocie, natomiast średnica zewnętrzna i grubość ścianki decydują o docisku w głowicy. Nawet niewielka różnica może spowodować niedomknięcie przewodu, cofanie medium, nadmierne grzanie lub przedwczesne zmęczenie ścianki.
Nie należy dobierać węża wyłącznie „na tę samą średnicę wewnętrzną”. Potrzebne są:
– producent i model pompy,
– typ głowicy,
– oznaczenie lub rozmiar przewodu przewidziany przez producenta,
– średnica wewnętrzna, zewnętrzna i grubość ścianki,
– sposób mocowania oraz długość odcinka roboczego.
2. Kompatybilność chemiczna z medium
Tabela odporności chemicznej służy do wstępnej selekcji, nie do automatycznego zatwierdzenia aplikacji. Trzeba uwzględnić pełny skład mieszaniny, stężenie, temperaturę, czas kontaktu i cykliczne naprężenie. Materiał oceniony jako odporny w statycznym zanurzeniu może zachowywać się inaczej podczas wielokrotnego ściskania. Pęcznienie, utrata twardości, kruchość lub migracja składników mogą zmienić wydajność i skrócić żywotność. Przy nowym medium warto wykonać próbę kompatybilności, a następnie test w rzeczywistej głowicy.
3. Temperatura medium i otoczenia
Temperatura wpływa nie tylko na odporność materiału, lecz także na jego sprężystość, szybkość powrotu do kształtu i trwałość zmęczeniową. Wysoka temperatura może zmiękczać przewód, zwiększać pełzanie i obniżać dopuszczalne przeciwciśnienie. Niska temperatura może ograniczać elastyczność.
Trzeba rozróżnić: temperaturę pompowanego medium, temperaturę otoczenia i wnętrza obudowy, nagrzewanie wywołane pracą rolek, krótkie cykle mycia lub sterylizacji, temperaturę pracy ciągłej.
4. Prędkość obrotowa i czas pracy
Im więcej cykli ściskania wykonuje przewód, tym szybciej narasta zmęczenie materiału. Duża prędkość dodatkowo zwiększa wydzielanie ciepła. Ten sam przewód może pracować zupełnie inaczej w dozowaniu trwającym kilka minut na dobę niż w ruchu ciągłym. Do zapytania należy podać: obroty lub zakres prędkości, liczbę godzin pracy na dobę, pracę ciągłą lub przerywaną, częstotliwość rozruchów, wymagany kierunek obrotów.
Jeżeli proces na to pozwala, ograniczenie prędkości i zastosowanie większego rozmiaru przewodu może zmniejszyć liczbę cykli potrzebnych do uzyskania danego przepływu.

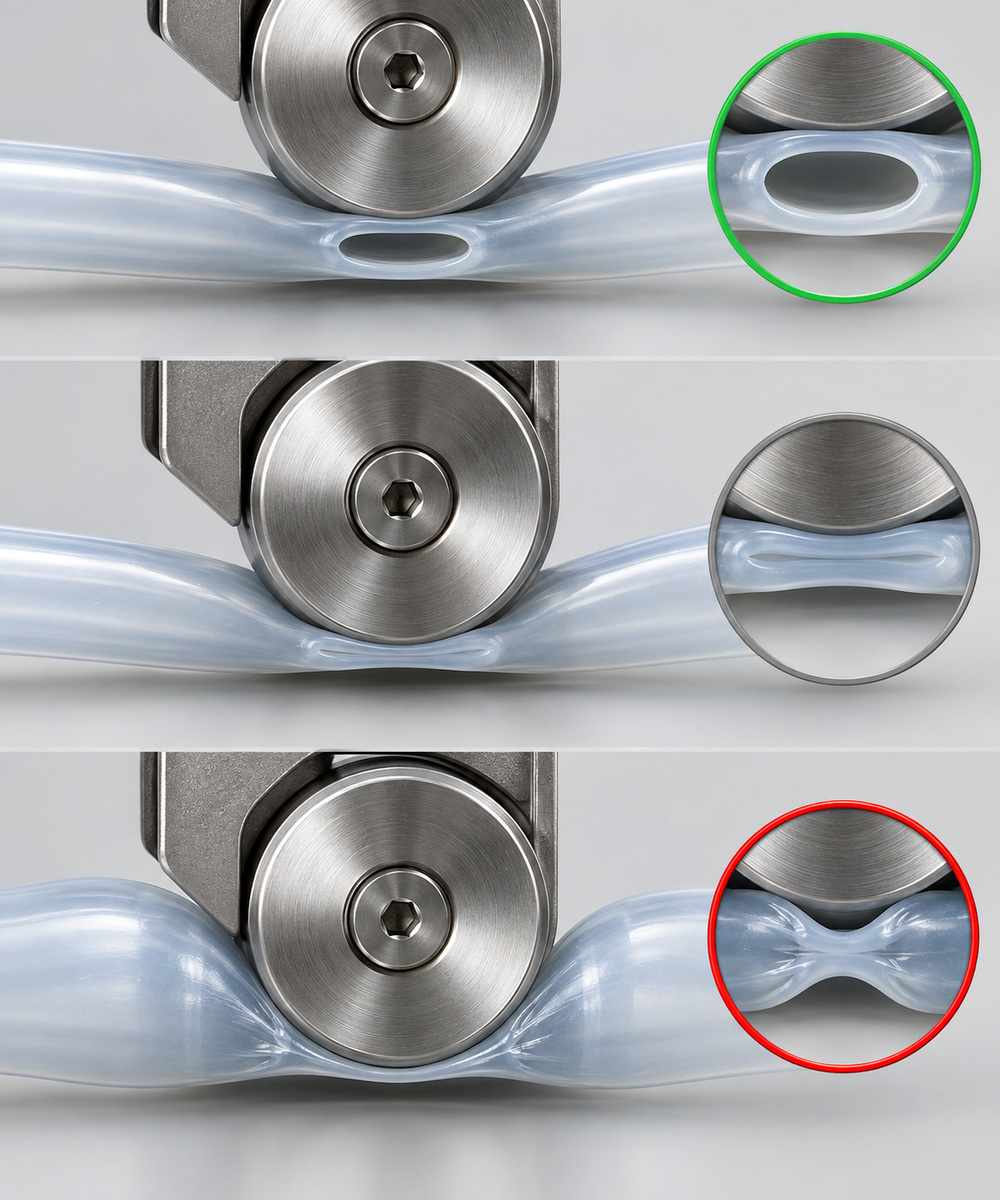

5. Okluzja, czyli stopień ściśnięcia przewodu
Okluzja określa, jak mocno rolka dociska przewód do bieżni. Zbyt mały docisk może powodować cofanie medium, niestabilny przepływ i utratę zdolności zasysania. Zbyt duży zwiększa naprężenia, temperaturę i zużycie przewodu. Okluzja wynika z geometrii głowicy, ustawienia rolek oraz wymiaru i twardości węża. Nie należy jej kompensować przypadkowym doborem grubszej ścianki. Jeżeli głowica ma regulację docisku, ustawienie powinno wynikać z instrukcji pompy i prób procesu.
6. Przeciwciśnienie, ssanie i lepkość
Wzrost przeciwciśnienia może zmniejszać rzeczywisty przepływ, zwiększać poślizg medium i obciążenie węża. Po stronie ssawnej znaczenie mają wysokość podnoszenia, lepkość, długość przewodu oraz zdolność ścianki do szybkiego odzyskania przekroju.
Przy cieczach lepkich korzystniejsze bywają niższe obroty, większa średnica oraz możliwie krótki i prosty odcinek ssawny. Granice ciśnienia trzeba sprawdzić dla konkretnego przewodu, rozmiaru, temperatury i głowicy — nie dla samego materiału.
7. Czystość, dokumentacja i ryzyko cząstek
W farmacji, biotechnologii, żywności i diagnostyce trzeba ocenić więcej niż deklarację materiałową. W zależności od procesu znaczenie mogą mieć:
– zgodność do kontaktu z żywnością lub wymagania farmakopealne,
– sposób utwardzania materiału,
– identyfikowalność partii,
– ekstrakty i substancje wymywalne,
– możliwość sterylizacji,
– generowanie cząstek podczas pracy,
– warunki pakowania i czystość dostawy.
Nie wolno przenosić dokumentacji jednego produktu na inny przewód wykonany z podobnego materiału.
Materiały – jak myśleć o wyborze?
Silikon
Jest elastyczny i często wybierany do procesów higienicznych oraz zastosowań laboratoryjnych. Poszczególne formulacje różnią się jednak trwałością w pompie, odpornością chemiczną i dokumentacją. Informacja „silikon” nie wystarcza do określenia żywotności.
Elastomery termoplastyczne
Mogą łączyć dobrą trwałość zmęczeniową z możliwością zgrzewania lub łączenia termicznego, zależnie od formulacji. Zakres chemiczny i temperaturowy trzeba sprawdzać produktowo. To częsty kierunek dla procesów biofarmaceutycznych i systemów jednorazowych.
Fluoroelastomery i formulacje specjalne
Stosuje się je, gdy standardowy silikon lub TPE nie zapewnia wymaganej odporności chemicznej. Szersza kompatybilność nie oznacza automatycznie dłuższej pracy w pompie — nadal liczy się odporność na cykliczne zginanie i zgodność z głowicą.
Dlaczego zwykły PTFE nie jest typowym wężem pompowym?
Gładki PTFE ma bardzo szeroką odporność chemiczną, lecz jest stosunkowo sztywny i nie odzyskuje przekroju tak jak elastomer. Standardowej rurki PTFE nie należy wkładać do pompy perystaltycznej bez jednoznacznego potwierdzenia producenta przewodu i pompy. Do agresywnych mediów istnieją konstrukcje specjalne, ale ich dobór musi uwzględniać również trwałość mechaniczną.
Co naprawdę wpływa na żywotność węża?
Nie istnieje uniwersalna liczba godzin pracy dla całej grupy materiałowej. Żywotność zależy jednocześnie od:
– formulacji i partii przewodu,
– wymiaru oraz tolerancji,
– modelu głowicy i liczby rolek,
– okluzji,
– prędkości,
– temperatury,
– medium i jego lepkości,
– przeciwciśnienia,
– pracy ciągłej lub przerywanej,
– sposobu montażu i rozciągnięcia przewodu.
Dane katalogowe są użyteczne do porównania tylko wtedy, gdy opisano metodę testową i warunki. Najpewniejszym rozwiązaniem dla procesu krytycznego jest próba w docelowej pompie oraz ustalenie konserwatywnego interwału wymiany.

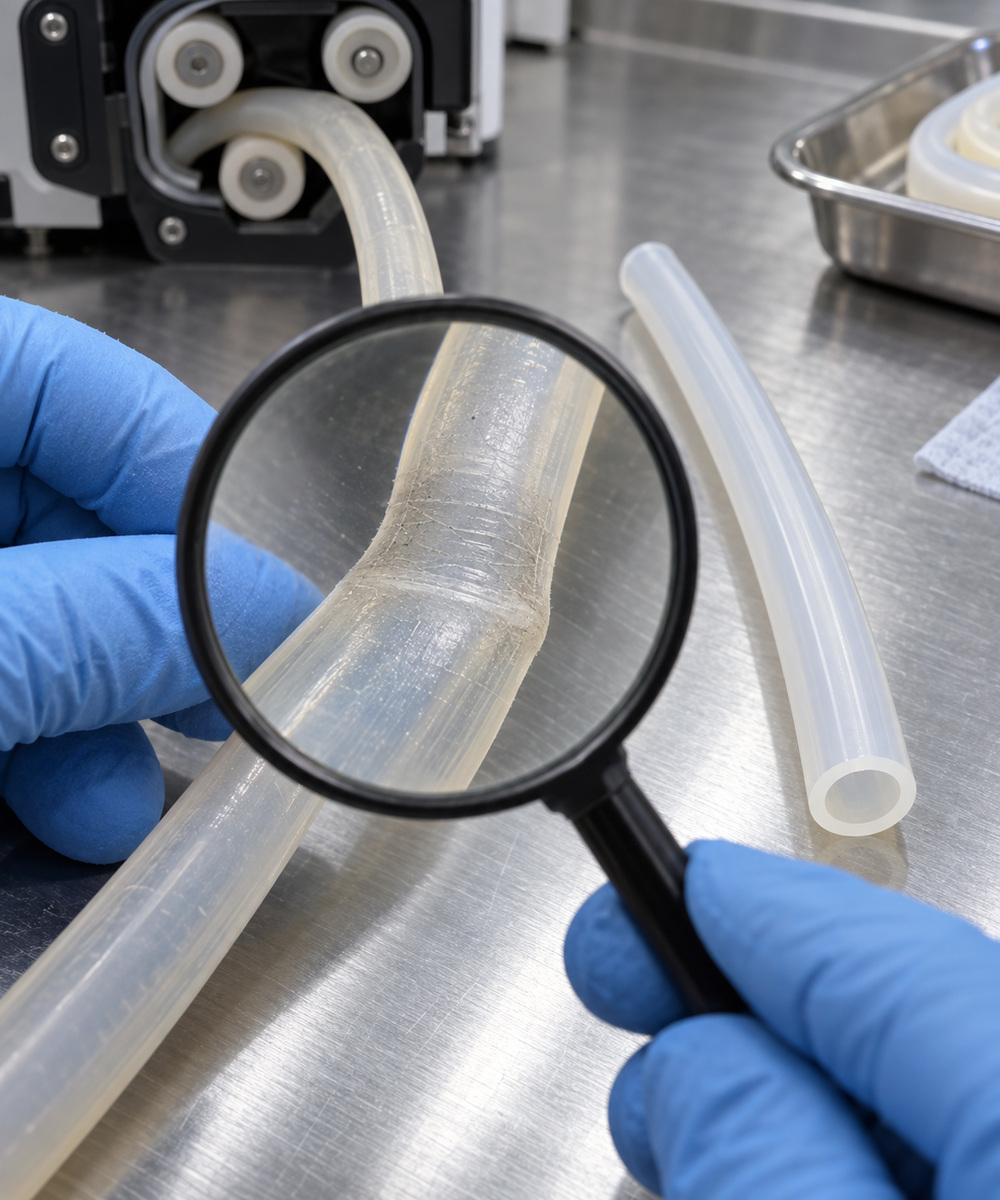

Objawy nieprawidłowego doboru
– przepływ stopniowo spada mimo stałych obrotów,
– przewód silnie się nagrzewa,
– wąż przesuwa się w głowicy,
– pojawiają się spłaszczenia, pęknięcia lub lepkość powierzchni,
– pompa traci zdolność zasysania,
– wydajność między partiami jest niestabilna,
– pojawiają się widoczne cząstki,
– przewód pęka zawsze w tym samym miejscu.
Takie objawy nie muszą oznaczać wyłącznie „słabego węża”. Przyczyną może być błędny wymiar, nadmierna okluzja, za duża prędkość, niewłaściwy montaż, chemia medium albo przekroczone przeciwciśnienie.
Praktyczne przykłady
Dozowanie dodatku spożywczego przez kilka minut na zmianę
Priorytetem są dokumentacja kontaktu z żywnością, dokładność przepływu i łatwość wymiany. Praca przerywana może pozwolić na inną strategię doboru niż instalacja całodobowa, ale nadal trzeba zweryfikować wpływ środka myjącego.
Ciągłe podawanie medium w procesie biotechnologicznym
Oprócz zgodności i sterylizacji znaczenie mają trwałość zmęczeniowa, cząstki, stabilność przepływu oraz identyfikowalność. Interwał wymiany powinien wynikać z danych i testu w najtrudniejszych przewidywanych warunkach.
Dozowanie agresywnego koncentratu chemicznego
Najpierw eliminuje się materiały niezgodne chemicznie, a następnie porównuje trwałość pompową pozostałych formulacji. Test zanurzeniowy jest tylko etapem wstępnym; potrzebna jest próba dynamiczna.
Zamiennik przewodu w urządzeniu OEM
Zgodność wymiarów nie wystarcza. Trzeba porównać twardość, sprężystość, tolerancje, przepływ na obrót, trwałość oraz dokumentację. Zmiana formulacji może wymagać ponownej kalibracji urządzenia.
Najczęstsze błędy
1. Dobór wyłącznie po średnicy wewnętrznej.
2. Uznanie statycznej odporności chemicznej za gwarancję trwałości w pompie.
3. Przeniesienie wartości ciśnienia z węża instalacyjnego na przewód pompowany.
4. Zbyt mocna okluzja „dla pewności szczelności”.
5. Brak uwzględnienia temperatury wytwarzanej przez pracującą głowicę.
6. Porównywanie żywotności bez znajomości warunków testu.
7. Zastosowanie standardowego PTFE tylko ze względu na odporność chemiczną.
8. Brak testu z rzeczywistym medium i docelową pompą.
9. Wymiana przewodu dopiero po pęknięciu zamiast według ustalonego interwału.
10. Zakładanie, że podobny kolor i twardość oznaczają tę samą formulację.
Checklista do zapytania ofertowego
– producent, model pompy i typ głowicy,
– obecne oznaczenie przewodu,
– średnica wewnętrzna, zewnętrzna i grubość ścianki,
– medium, skład i stężenie,
– temperatura medium, otoczenia, mycia i sterylizacji,
– wymagany przepływ oraz dokładność,
– obroty i liczba godzin pracy na dobę,
– przeciwciśnienie i warunki ssania,
– lepkość oraz obecność cząstek,
– wymagane deklaracje i identyfikowalność,
– oczekiwany interwał wymiany,
– informacja, czy możliwy jest test w rzeczywistym układzie.
Podsumowanie
Dobry wąż do pompy perystaltycznej musi pasować jednocześnie do medium, procesu i mechaniki głowicy. O trwałości nie decyduje sama nazwa materiału, lecz formulacja, wymiar, okluzja, prędkość, temperatura, przeciwciśnienie i tryb pracy. Najbezpieczniejsza ścieżka to selekcja na podstawie danych, test w docelowej pompie oraz ustalenie planowego interwału wymiany.
Purity Flow pomaga porównywać przewody silikonowe, termoplastyczne i specjalistyczne do pomp perystaltycznych, dobierać odpowiedniki do konkretnych głowic oraz kompletować wymaganą dokumentację. Parametry i zgodności potwierdzamy dla wskazanego produktu, a nie dla całej grupy materiałowej.
Skontaktuj się z nami
Potrzebujesz więcej informacji? Skontaktuj się z nami już dziś:
📞 790 554 325
📧 kontakt@purityflow.pl
PurityFlow – Postaw na jakość, trwałość i niezawodność!
FAQ
Czy każdy miękki wąż może pracować w pompie perystaltycznej?
Nie. Musi mieć odpowiednią odporność zmęczeniową, sprężystość, wymiary i zgodność z konkretną głowicą.
Czy wyższa twardość oznacza dłuższą żywotność?
Nie zawsze. Zbyt twardy przewód może wymagać większego docisku i mocniej się nagrzewać. Liczy się cała formulacja oraz geometria pompy.
Jak często wymieniać przewód?
Interwał należy ustalić dla rzeczywistych warunków na podstawie danych producenta i próby. W procesie krytycznym wymiana powinna nastąpić z zapasem przed typowym końcem życia.
Czy można użyć zamiennika o tych samych wymiarach?
Wymiary są konieczne, ale niewystarczające. Trzeba porównać materiał, twardość, sprężystość, tolerancje, trwałość, przepływ i dokumentację oraz wykonać test.
Czy zwykły wąż PTFE nadaje się do pompy perystaltycznej?
Standardowo nie jest materiałem pompowym, ponieważ jest sztywny i słabo znosi wymagany cykl ściskania. Wyjątkiem mogą być specjalne konstrukcje wyraźnie dopuszczone do danej pompy.
Czy zwiększenie obrotów zawsze zwiększy przepływ proporcjonalnie?
Nie zawsze. Przy dużej prędkości, lepkim medium, trudnych warunkach ssania lub przeciwciśnieniu przewód może nie odzyskiwać pełnego przekroju, a rzeczywisty przepływ odchyli się od prostego przeliczenia.
